ガチャガチャギター製作

ESPギタークラフト・アカデミーが主催するギタークラフトコンテストのグランプリ作品が完成しました。東京校、大阪校、名古屋校、仙台校で担当する作品があるのですが、今回ご紹介するのは、東京校が担当した「ガチャガチャギター」です。その製作工程をご紹介いたします。

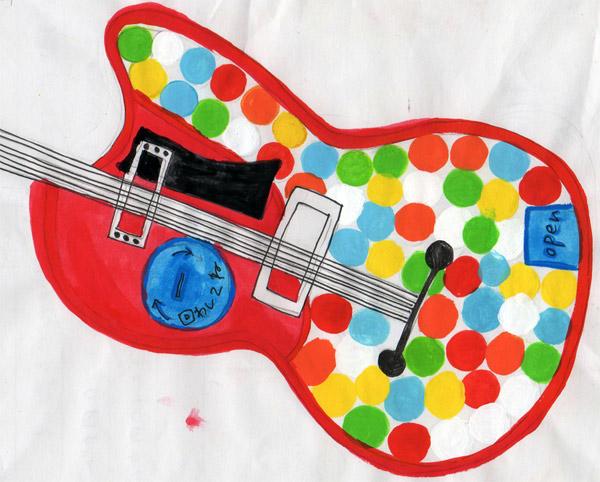

  • 1新潟県の敬和学園高等学校の女子生徒さんが考えた作品です。ギターにガチャガチャが組込まれた遊べるギターです。楽器店のイベントで活躍しそうな面白い作品だと思います。

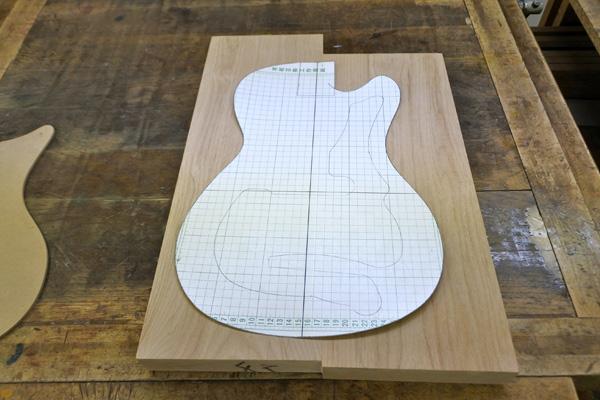

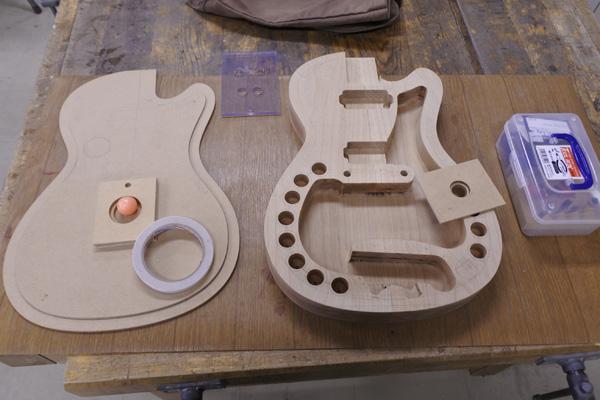

  • 2デザインを参考に型を作りました。このギターに使われた木材は、「アルダー」です。
    さて、ここからスタートです。

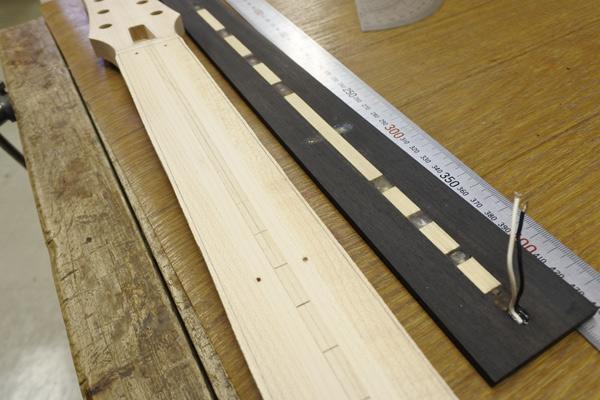

  • 3指板にはLEDを組込みました。その指板はエボニーという高級材を使用しています。

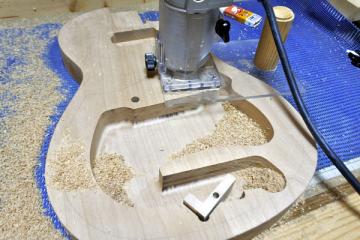

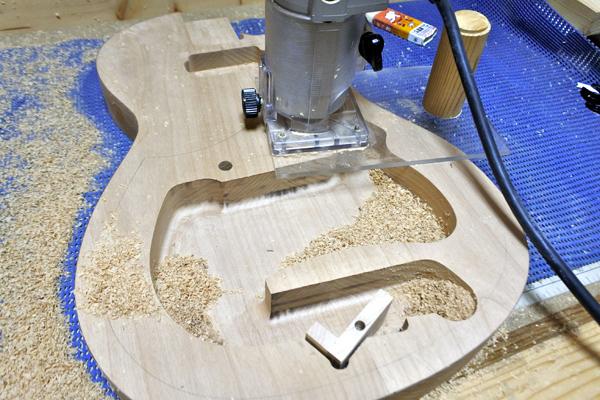

  • 4ボディ製作はとても複雑です。ボディ強度も考え外側の材厚をしっかりと残し、カプセルがたくさん入れられるように、内側を掘ります。

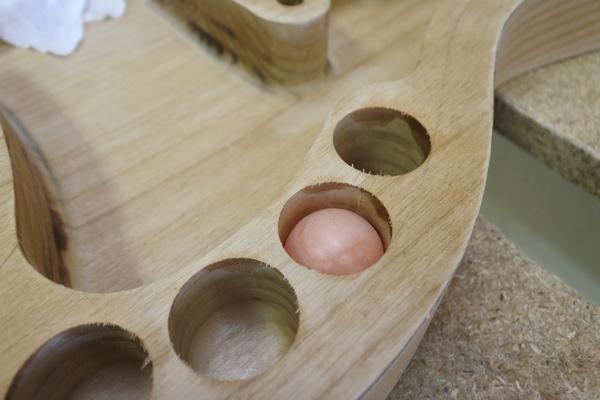

  • 5材厚を残した外周に添って小物が入る穴を開けました。これで強度と見た目の両立ができました。

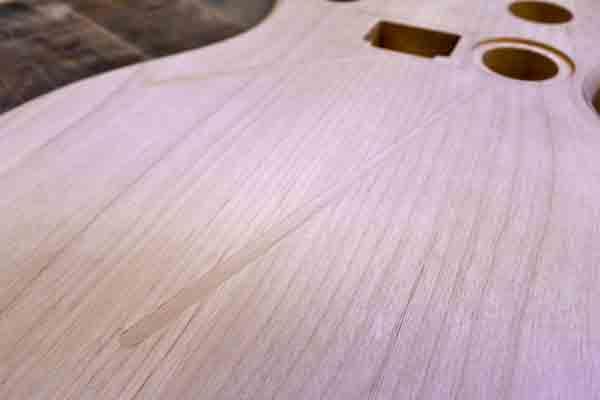

  • 6この段階ではまだ粗加工です。次に難題のガチャガチャの仕組を考えます。

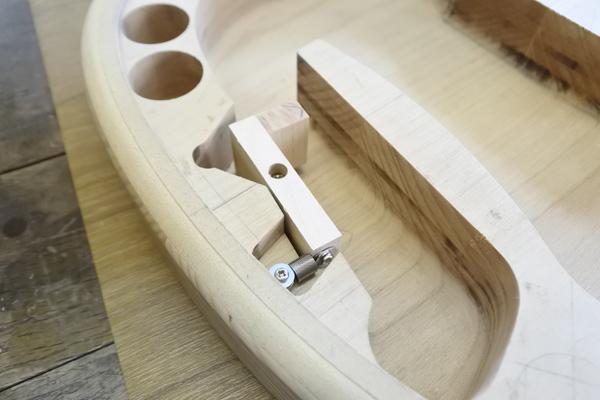

  • 7このトレイをワイヤーで動かしカプセルを転がす仕組にしました。
  • 8ワイヤーは、ボディ裏側にアルミパイプが仕込まれていて、その中にワイヤーを通しています。

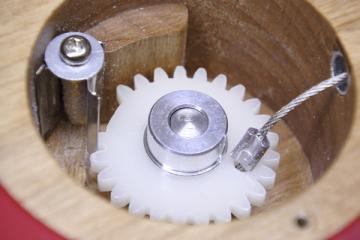

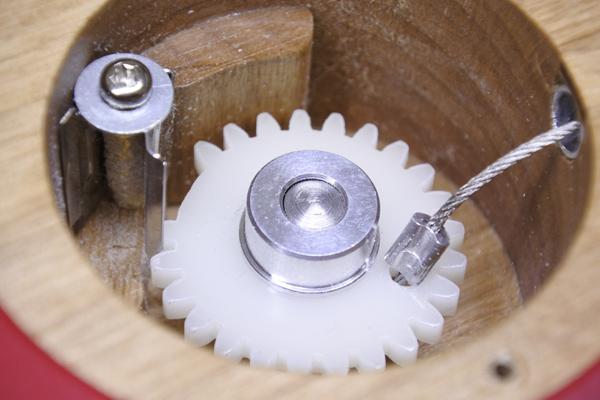

  • 9ここからワイヤーが出て、ギヤーに接続され、回転運動でワイヤーが押し引きされる仕組になっています。

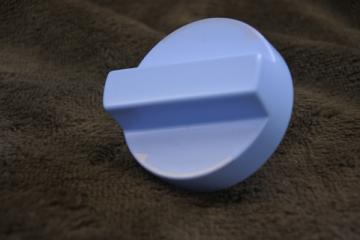

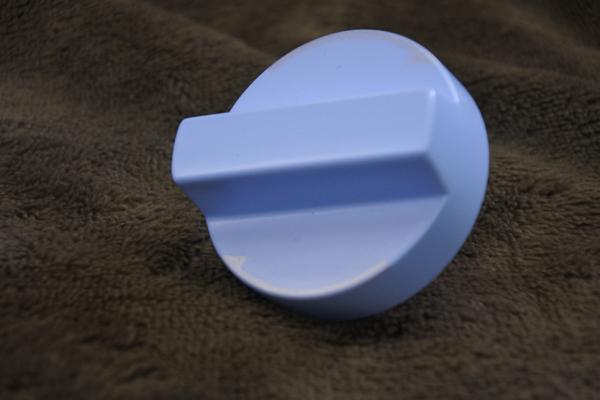

  • 10ここまで出来れば、次は塗装ですが、はじめにダイヤルを木で製作し、塗装で仕上げました。

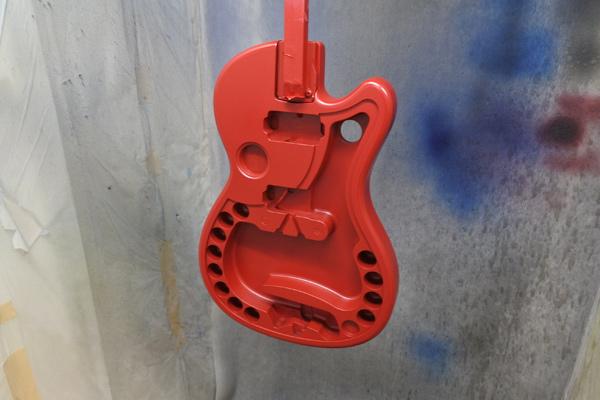

  • 11塗装仕上は、写真ではわかり辛いですが、赤にパール顔料を混ぜています。しかも光沢をあえて無くし、ガチャガチャマシーンで見られるプラスチックの風合いに近づけました。

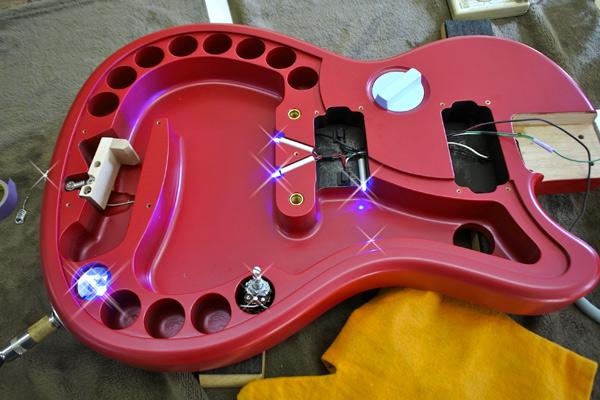

  • 12ここからの配線、そして組込み調整が大変です。LEDとギター信号の配線は分けました。ボディにこれだけ大きな穴がありますので、ワイヤー同様に裏側に仕込んでおいたパイプに配線材を通しました。

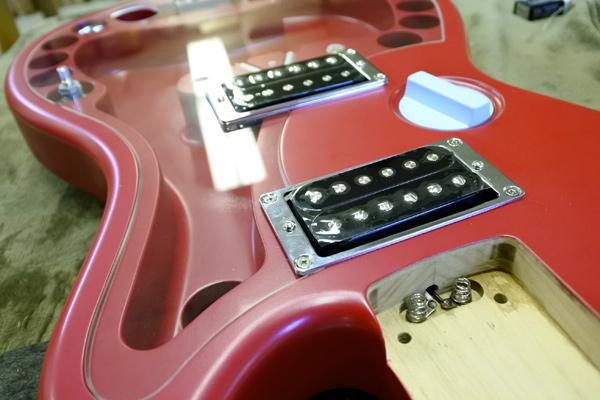

  • 13ピックアップとアクリル板を取り付けました。アクリル板は、ボディTOP面に合わせるために落とし込んではめています。

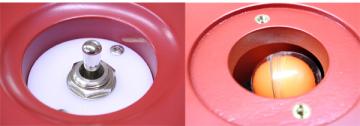

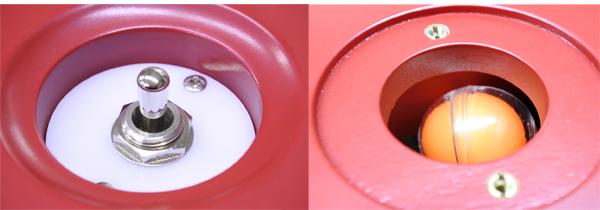

  • 14裏側にピックアップセレクタースイッチとカプセルの補充穴があります。ここからカプセルをいつでも補充出来るようになっています。

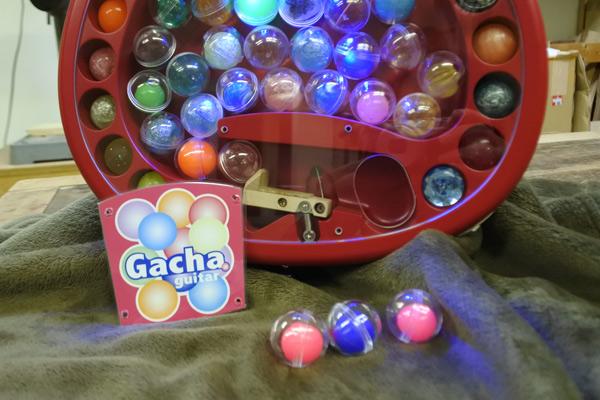

  • 15中を見えなくするためにパネルも作りました。そしてLEDが点灯しますのでカプセルがとてもキレイに映ります。

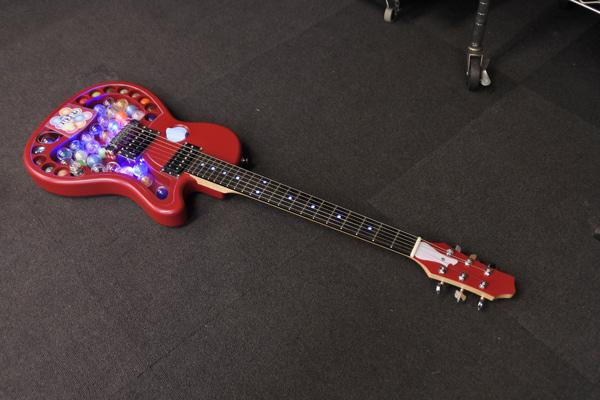

  • 16完成です。ガチャガチャとしても遊べますし、とても楽しめるギターになりました。
