ESPギタークラフト・アカデミー✕chami

◆2023年度新企画【クリエイター✕GCA】スタート!

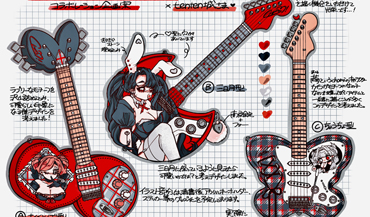

今回コラボさせていただくのは、chami様！写真は、コラボが決定してから描いてくださったラフ案。なんと、3パターンも考えてくださったとの事！感謝感謝です(♡ε♡ )۶

◆顔合わせ

このメンバーで製作します。『よろしくお願いしま～す！』

◆デザインフォーム

いただいたラフ案を見ながら仕様を決めてデザインフォームに記入していきます。

◆製図

『ここは譲れない！』と意気込みを語るT君。学生の熱意にchamiさんもノリノリ！

◆大まかに製図完成！

大まかに製図が完成しました！キラキラでポップなかわいいギターを製作しますよ～(•ө•)♡

◆製作メンバーご紹介

今回、中心となってchami様のギターを製作するのはこの3人！『よろしくお願いしま～す！』

◆製図

chamiさんと一緒に打ち合わせをした図面を確認しながら製作の計画を立てています。

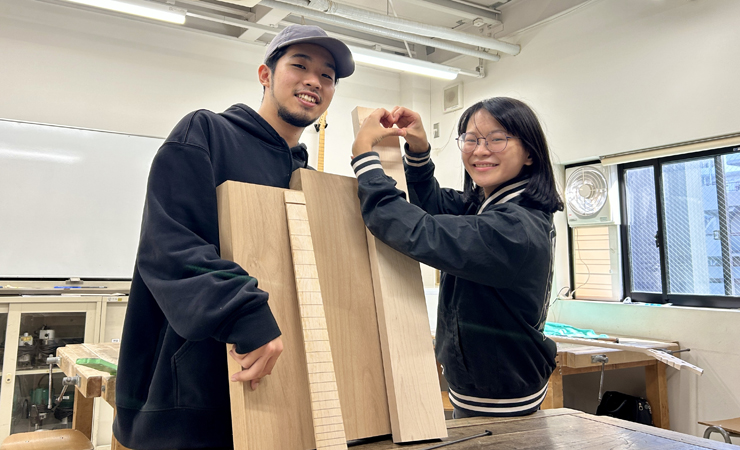

◆木材選び

メイプルのネック材にアルダーのボディ材。指板はメイプルです！

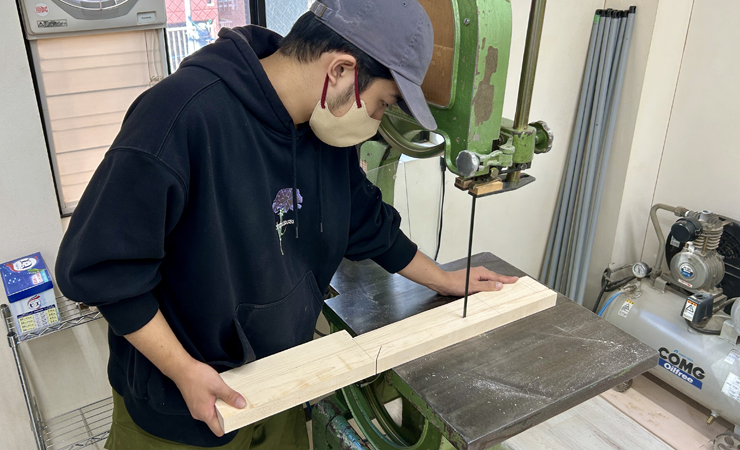

◆ネック材の切り出し

バンドソーで大まかに切り出します。

◆ナット溝加工

ショートスケールのギターを作るので、適正な位置に0フレットを設定してナット溝をほります。

◆ネック材の平面出し

大型機械のエコノミーサンダーを使って平面出し。

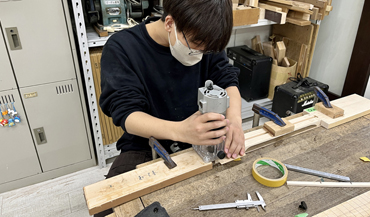

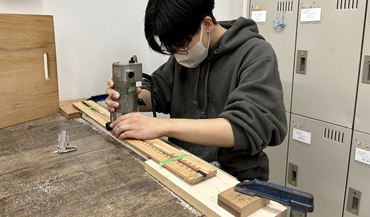

◆ロッド溝加工

トリマーを使ってロッドを埋める為の溝を掘ります。

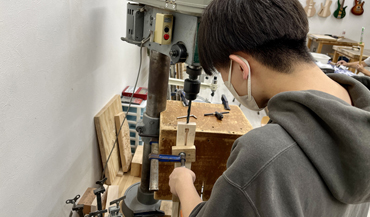

◆ネックエンド部の穴あけ

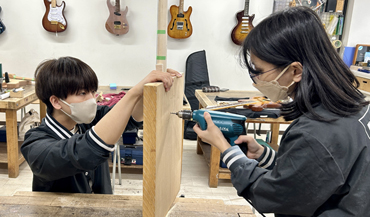

ロッド調節はこの穴から六角レンチを入れてやります。

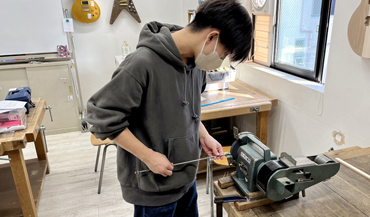

◆ロッドの長さ調整

長いロッドは適正な長さにカット！グラインダーで形を整えダイスで溝切りします。

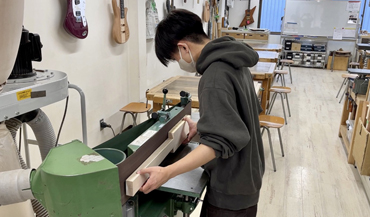

◆ネックの荒加工

エコノミーサンダーを使って加工します。ストレートが出せるよう意識しながらやります。

◆ネックエンド部の加工

ネックとボディをジョイントしたままでロッド調節ができるようにホイールナットをつけます。つける為の溝加工中。

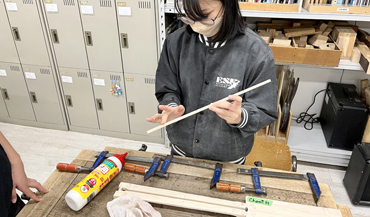

◆ロッド埋め①

ロッドを埋める専用の埋木に適量のボンドを塗っていきます。

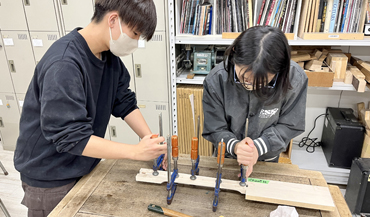

◆ロッド埋め②

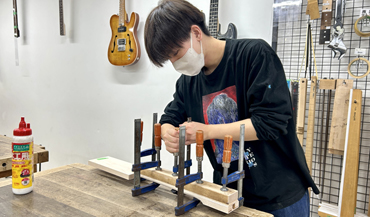

埋木を玄能で打ち込んだらクランプでしっかり接着！

◆指板接着

グリップの加工と接着面を反らして平面を出したら指板接着！

◆ネックとボディのジョイント

センターが合っているかしっかり確認しながらジョイント。

◆chamiさん2回目のご来校！

今回は『木工編』です。よろしくお願いします！

◆ヘッドデザイン

chamiさんの希望+学生からのアイデアでヘッドデザイン完成！

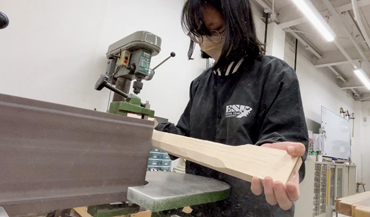

◆ペグ穴開け

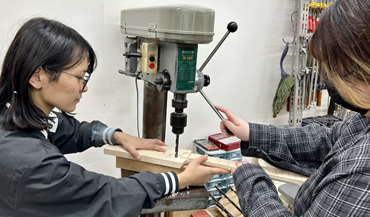

ボール盤を使ってペグの穴開けしました～！

◆塗料買い出し

指板を拘りカラーで仕上げる為、買い出しにいきました。好みの塗料をゲット！

◆お疲れ様でした！

今回は、ヘッドデザインの完成→ペグの穴開け→塗料の買い出しと長丁場でしたがひたすら楽しかった！chamiさん、ありがとうございました。

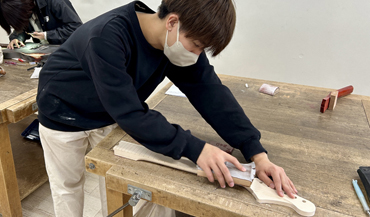

◆ヘッド外周罫書き

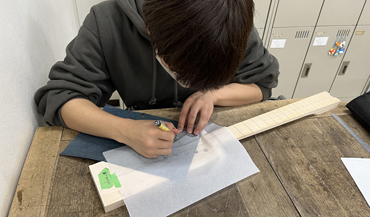

製図をもとに、カーボン紙を使ってヘッド外周を罫書いていきます。

◆ヘッドの段差加工

ヘッドに段差をつけてアクセントに！後にchamiさんのサインが入る大切な場所☆

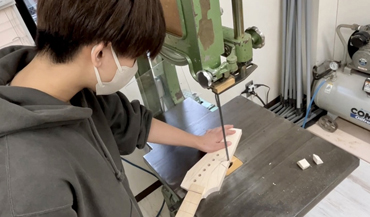

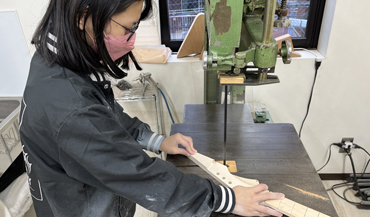

◆バンドソーでヘッド切り出し①

大まかに、バンドソーを使ってヘッドの外周を切り出していきます。

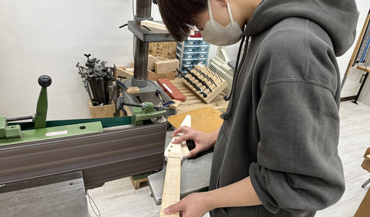

◆エコノミーサンダーでヘッド外周加工

ヘッドの頂点以外は、エコノミーサンダーを使ってある程度仕上げます。

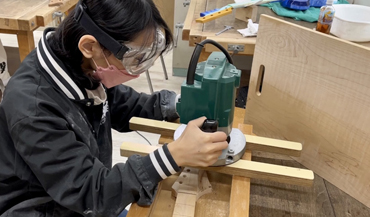

◆ヘッドの厚み出し

ハンディールーターを使ってヘッドの厚み出しをしていきます。

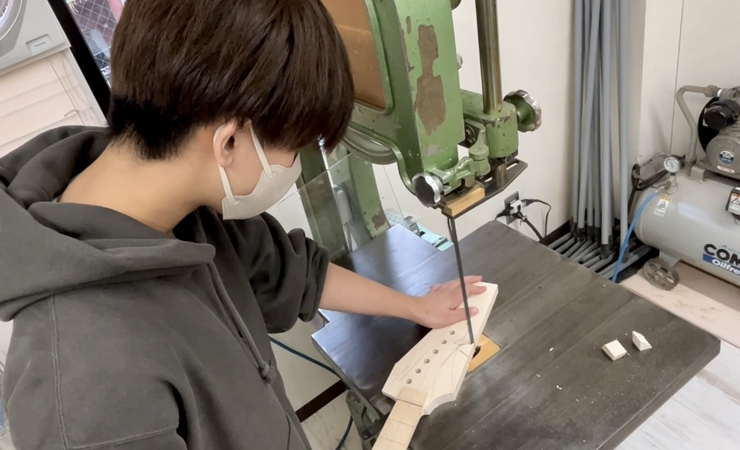

◆バンドソーでヘッド切り出し②

ヘッドの厚みが決まったら、ヘッドの外周を仕上げます。

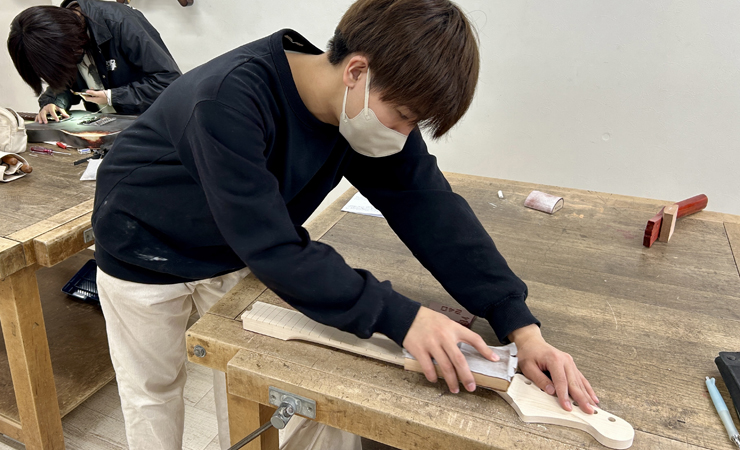

◆指板の生地調整

指板は着色するので、生地調整をします。

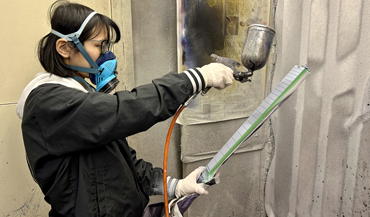

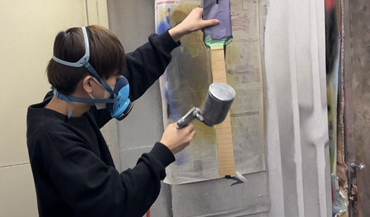

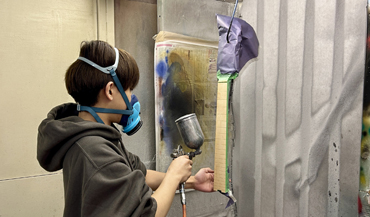

◆指板塗装（ウッドシーラー）

指板面の塗装。まずはウッドシーラーから。

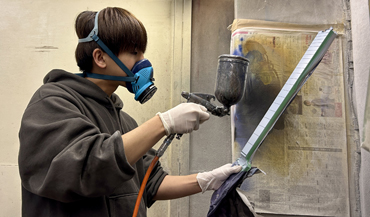

◆指板塗装（サンディングシーラー）

着色前の下準備。

◆指板面の着色①

chamiさんのデザインを見ながら、色を合わせていきます。めっちゃ難しい！

◆指板面の着色②

色を重ねて仕上げていきます。

◆指板面のトップコート

塗装の仕上げです。垂らさないよう慎重に！

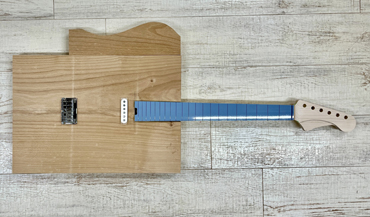

◆とりあえず…

ジョイントしてみました～！

◆ステッカー到着！

chamiさんからデザインを頂いて、先日入稿したステッカーが届きました！

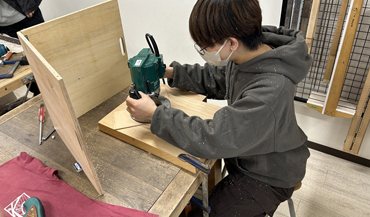

◆機械用の治具作り

ハンディルーターやトリマーを使用するには治具が必要。という事で、作っちゃいました～！

◆ザグリ加工①

ハンディールーターで加工していきます。

◆ザグリ加工②

こんな感じになりました！

◆ピックアップ下のザグリ加工

『極力デザインの邪魔はしたくない！』という事で、ピックアップは裏からビスどめします。

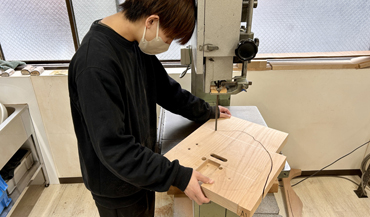

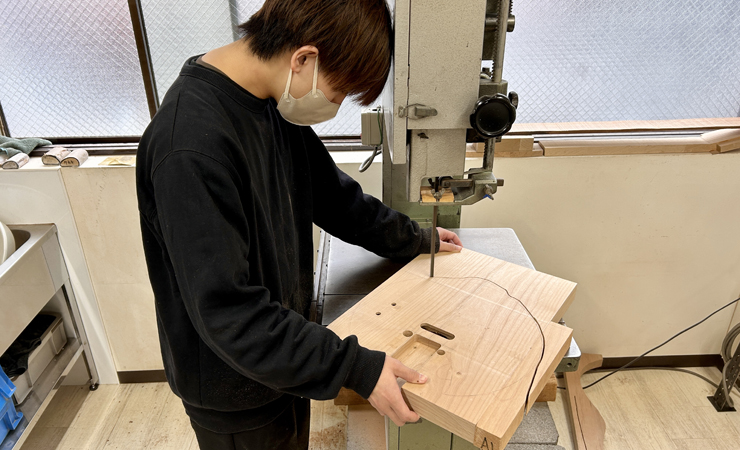

◆ボディ外周加工①

バンドソーを使って大まかに切り出し。

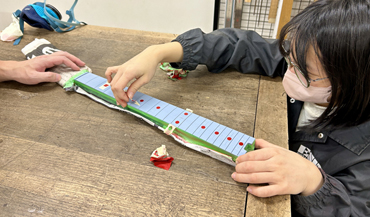

◆ポジションマーク入れ

chamiさん希望のカラーでポジションマークを塗装。赤メタリックです！

◆マスキングテープはがし

きれいに着色出来ているか確認しながらマスキングテープを剥がしていきます。

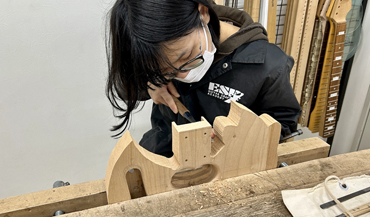

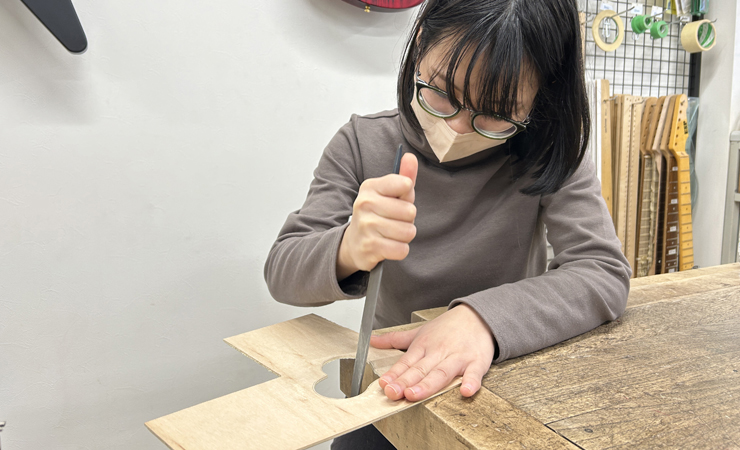

◆ボディ外周加工②

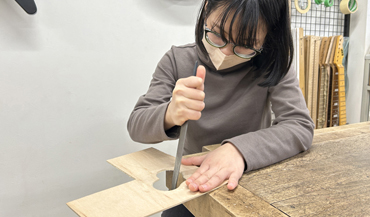

大型機械が入らない所は、ノミやヤスリ等を使って仕上げていきます。

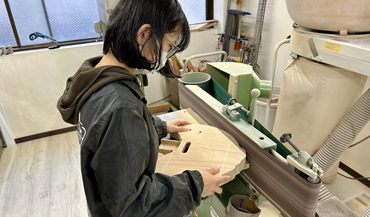

◆ボディ外周加工③

エコノミーサンダーも併用しながら外周を仕上げます。

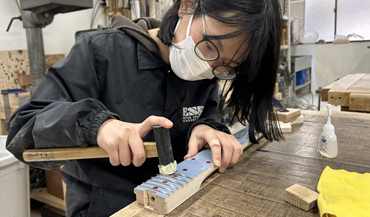

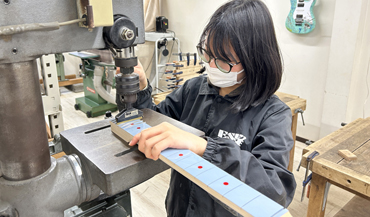

◆フレット打ち①

指板に塗膜がのっているので、フレット打ちは難易度高め。細心の注意を払って作業！

◆フレット打ち②

入り切らなかったフレットは圧入して仕上げます。

◆ジャックの穴あけ

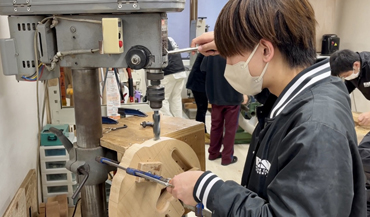

ボール盤を使ってジャック部分の穴あけ。

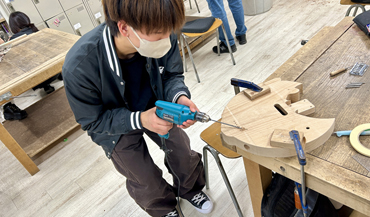

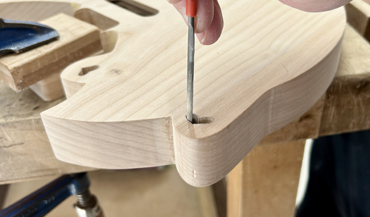

◆アース線用の穴あけ

ブリッジ下からアースの通り道を作っておきます。

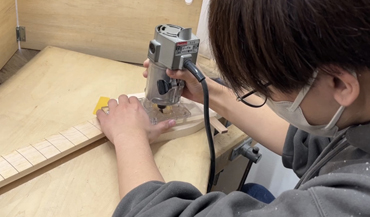

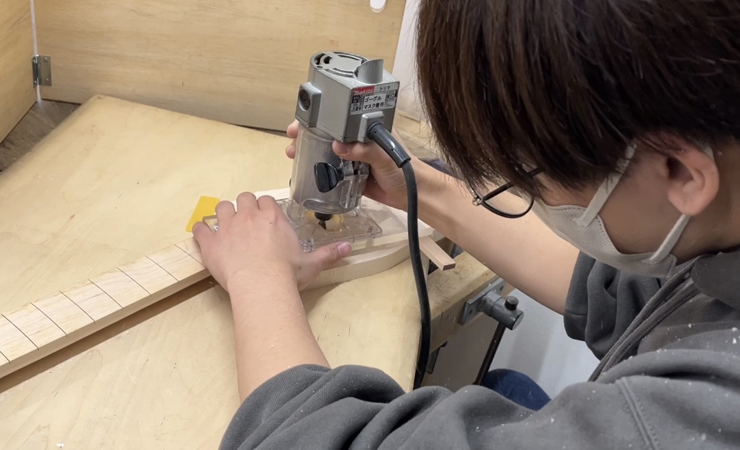

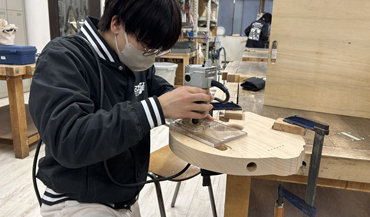

◆ボディのR加工

トリマーでボディにRをつけていきます。

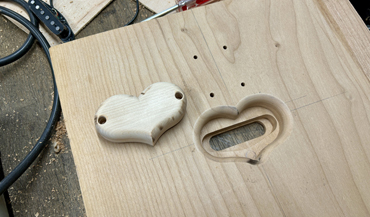

◆ハートの穴あけ

chamiさんご希望！ボディにかわいいハートの穴♡
