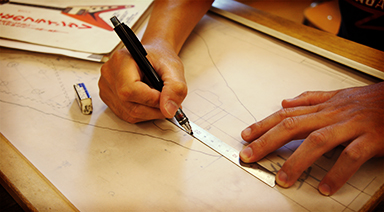

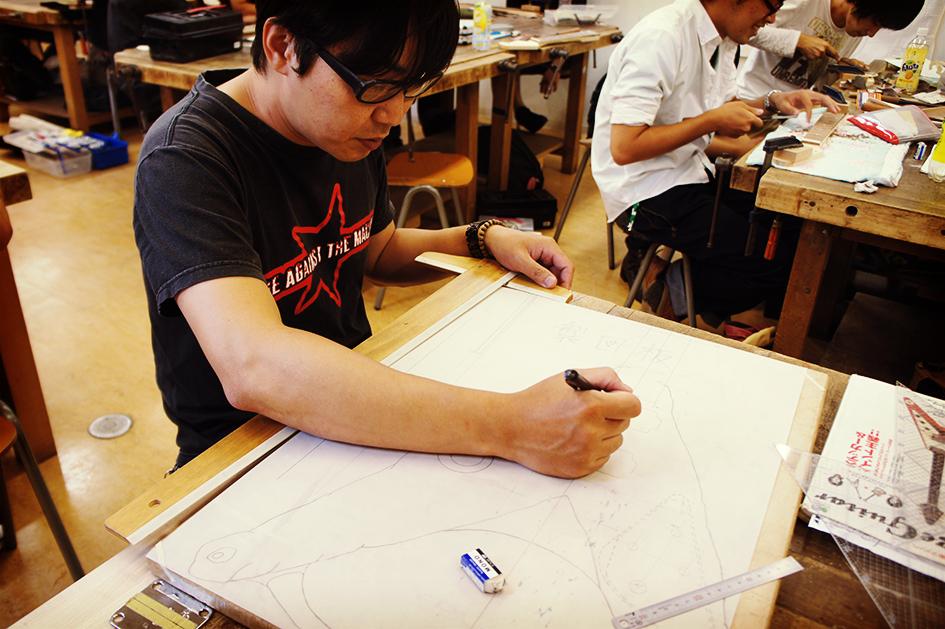

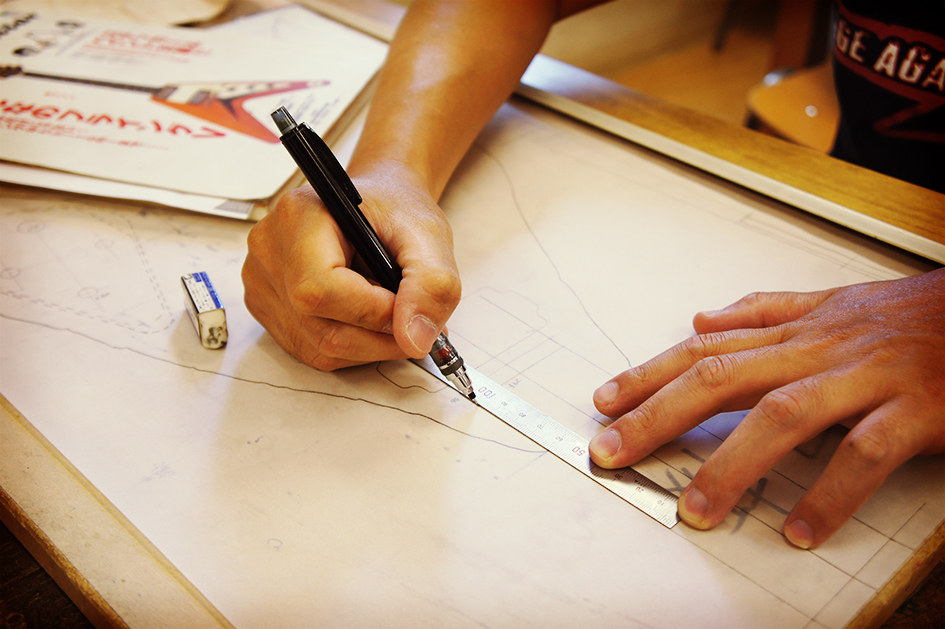

まずは製図。

デザインコンテスト応募作品ギャラリー

フライングVを参考にして色々な寸法を
出していきます。

デザインコンテスト応募作品ギャラリー

製図が終わったら、

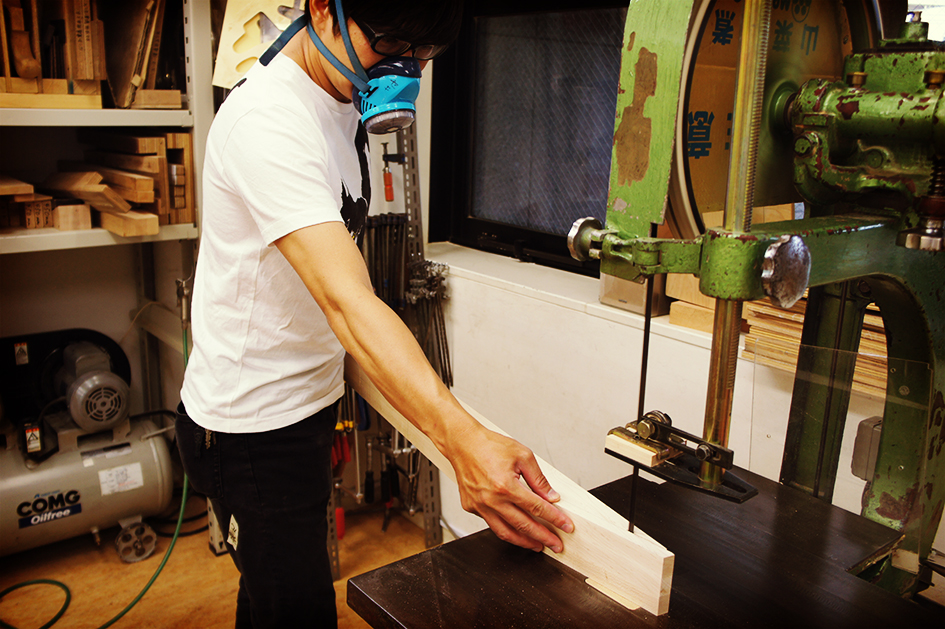

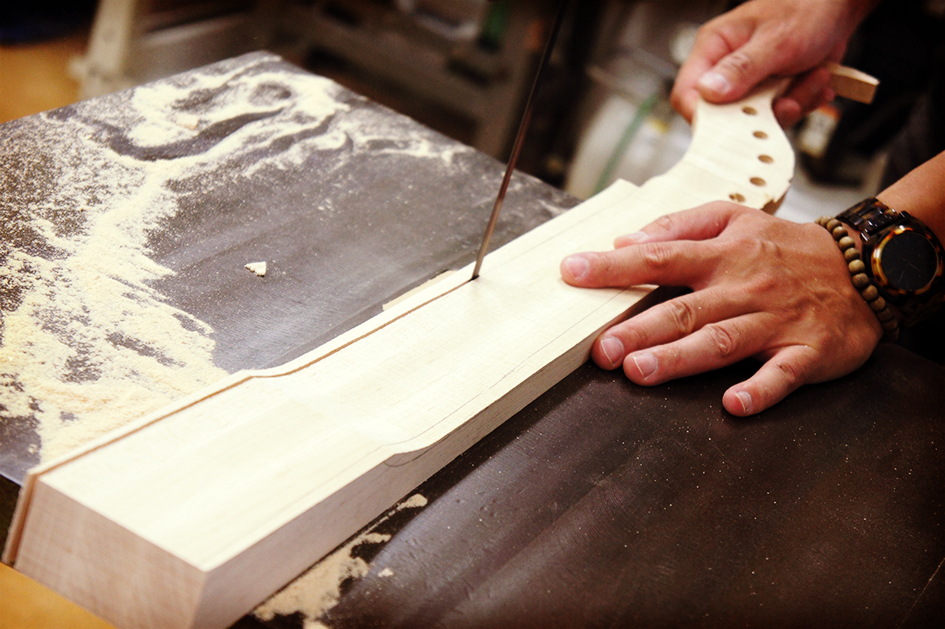

早速ネックの切り出し。

デザインコンテスト応募作品ギャラリー

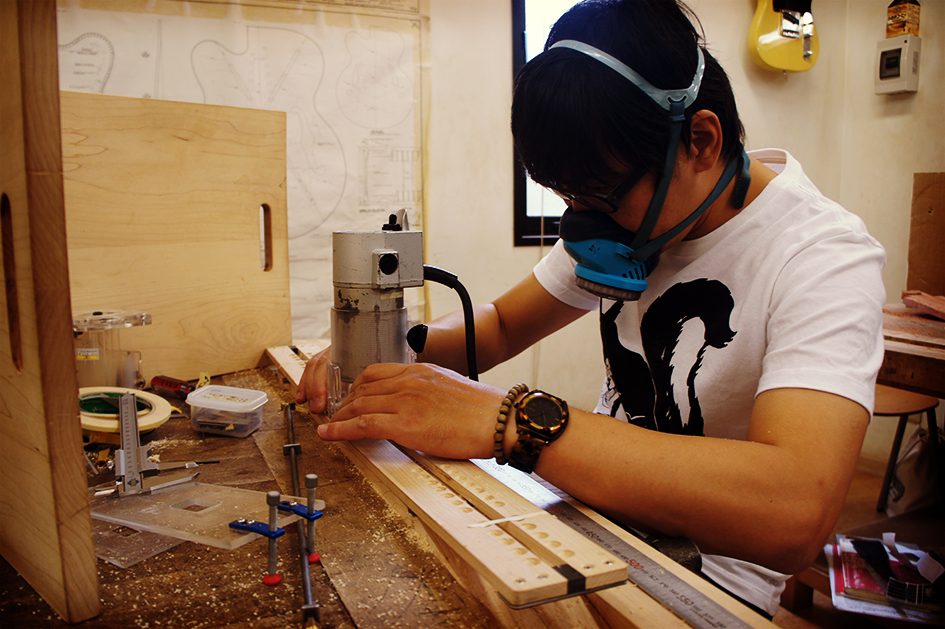

トラスロッドを埋める為の溝堀り。

デザインコンテスト応募作品ギャラリー

ネックの中はこのようになってます!

デザインコンテスト応募作品ギャラリー

厚みと幅を切り出したら…

デザインコンテスト応募作品ギャラリー

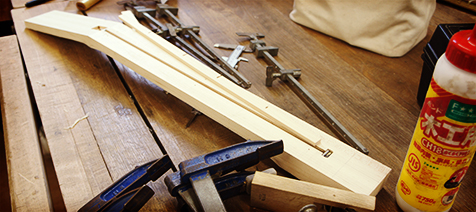

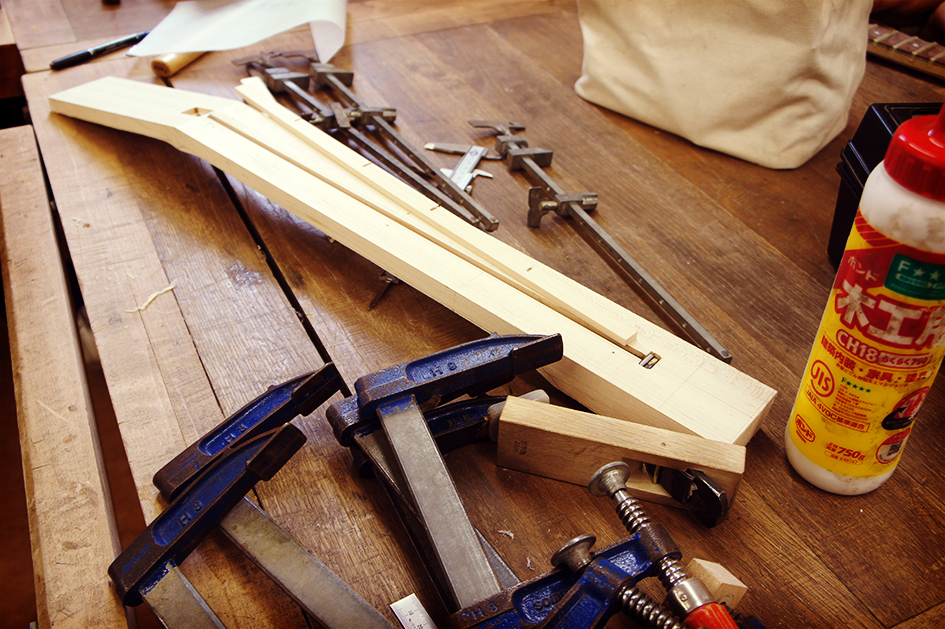

指板材を接着。センターラインが
ずれない様に注意しながら。

デザインコンテスト応募作品ギャラリー

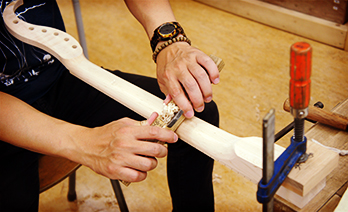

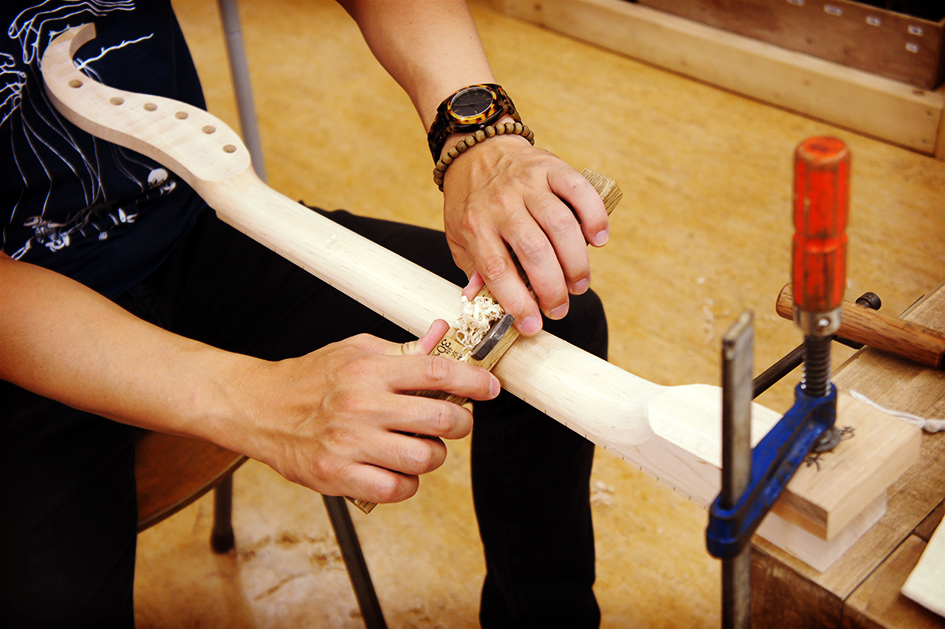

ネックグリップ加工。
触って形を確認しながら慎重に削ります。

デザインコンテスト応募作品ギャラリー

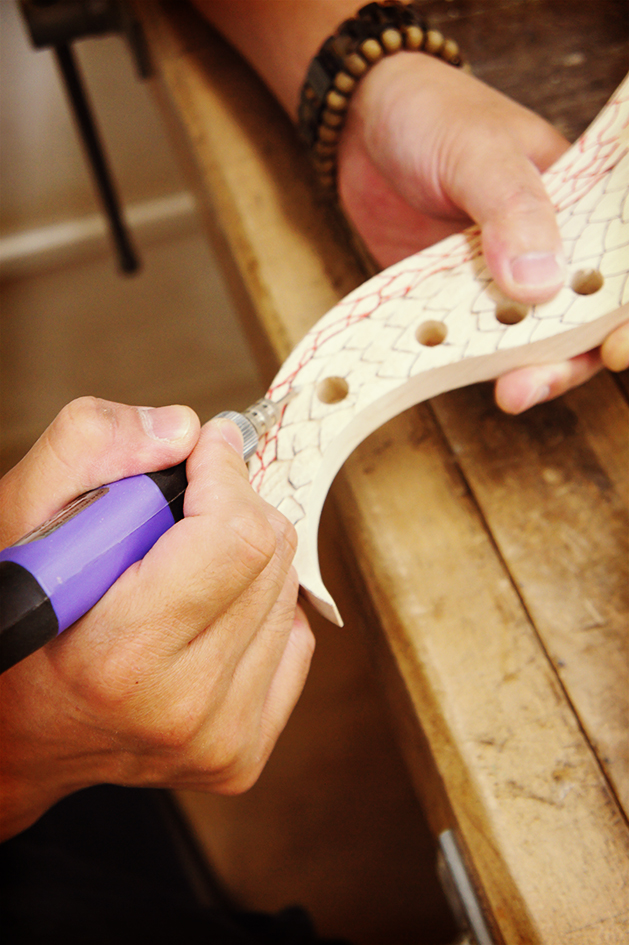

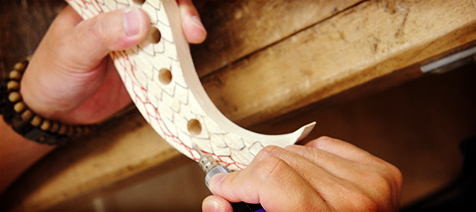

彫刻刀やミニルーター使用。

デザインコンテスト応募作品ギャラリー

出来上がり。

デザインコンテスト応募作品ギャラリー

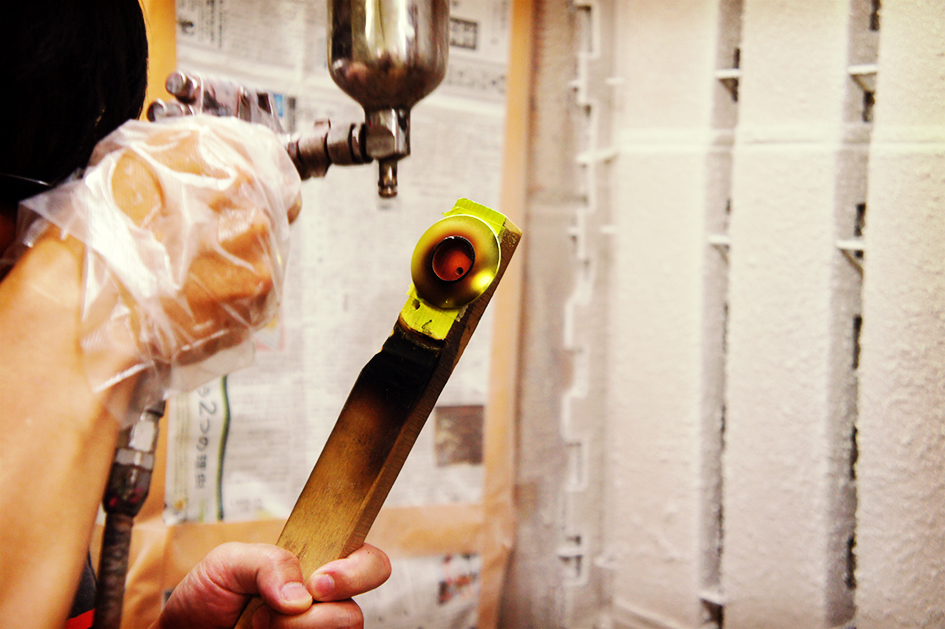

目玉のサンプル塗装。

デザインコンテスト応募作品ギャラリー

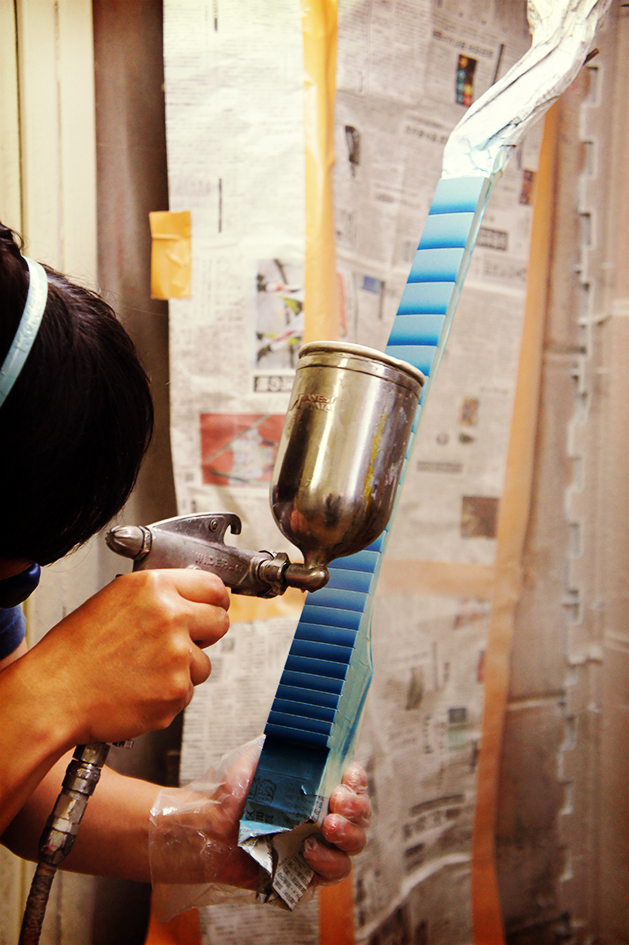

指板面の塗装。

デザインコンテスト応募作品ギャラリー

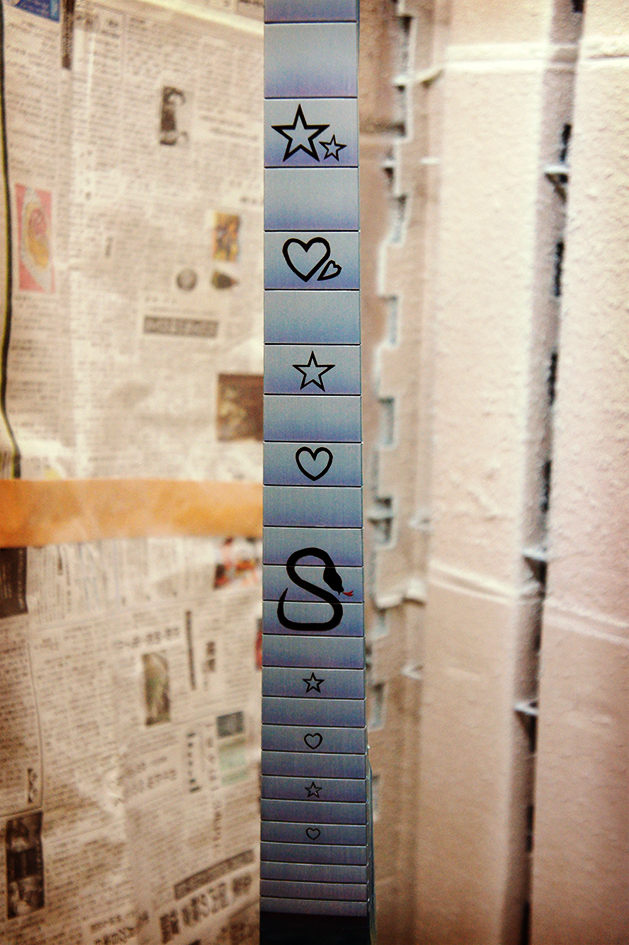

1フレットずつ影を入れて…

デザインコンテスト応募作品ギャラリー

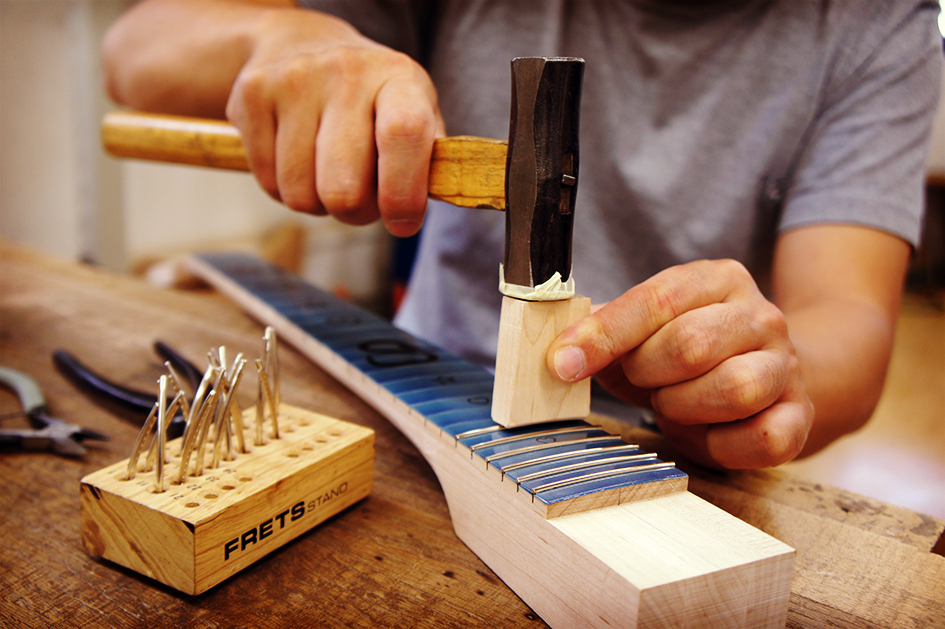

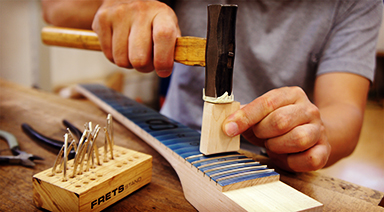

フレット打ち。塗膜を割らないように。

デザインコンテスト応募作品ギャラリー

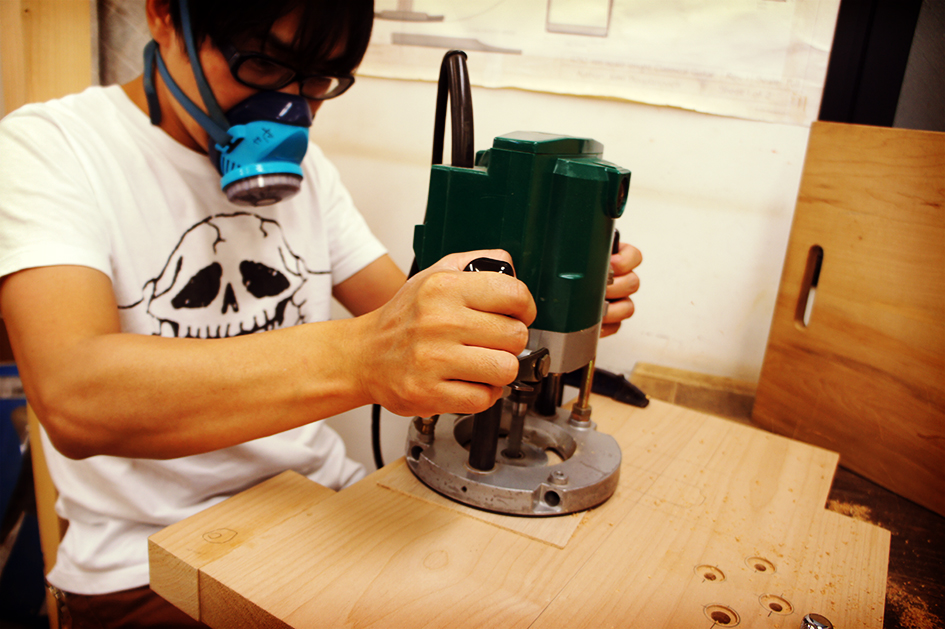

いよいよボディ加工。ピックアップやコントロール部分等のザグリを掘ります。

デザインコンテスト応募作品ギャラリー

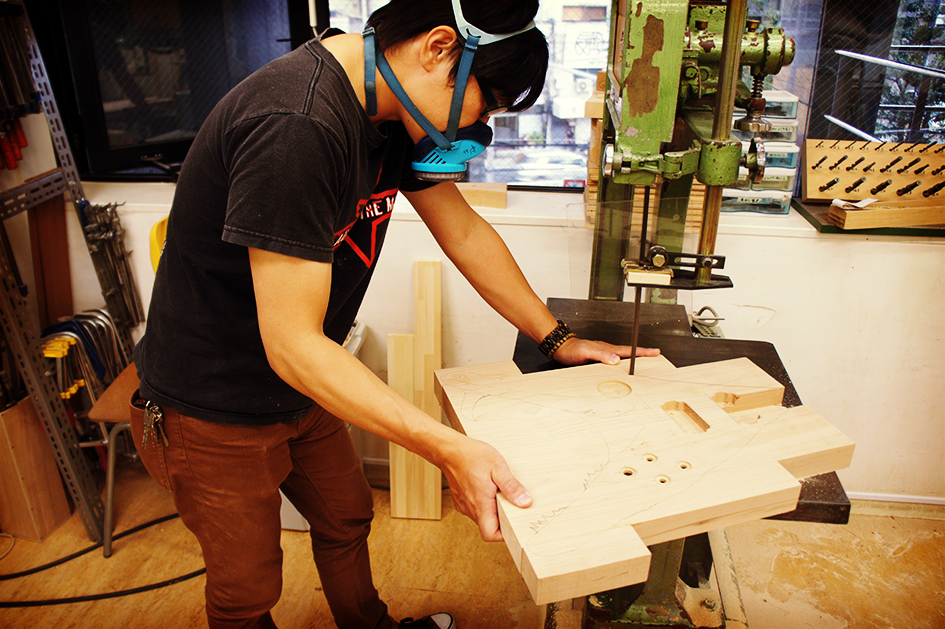

バンドソーで外周の切り出し。

デザインコンテスト応募作品ギャラリー

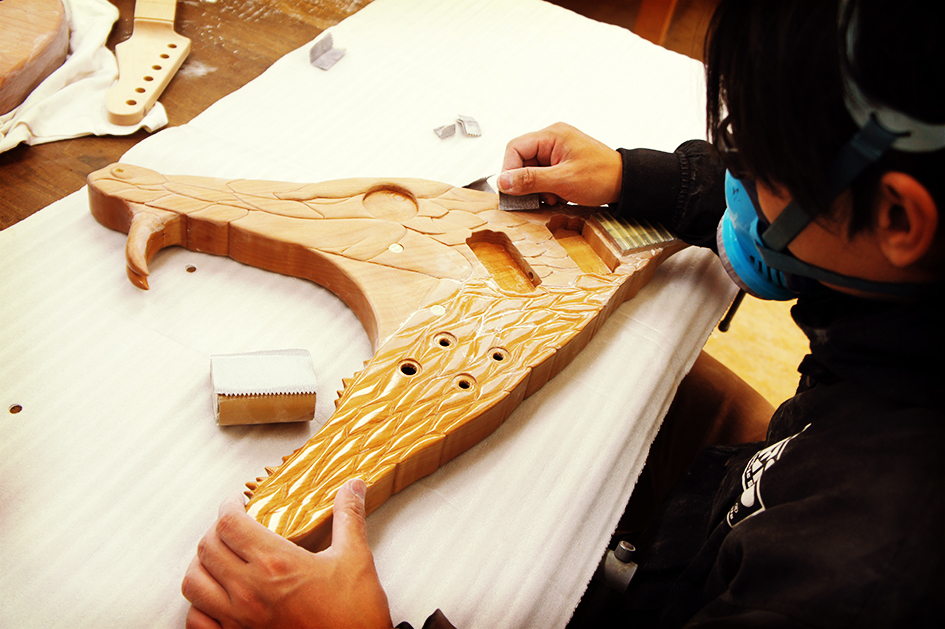

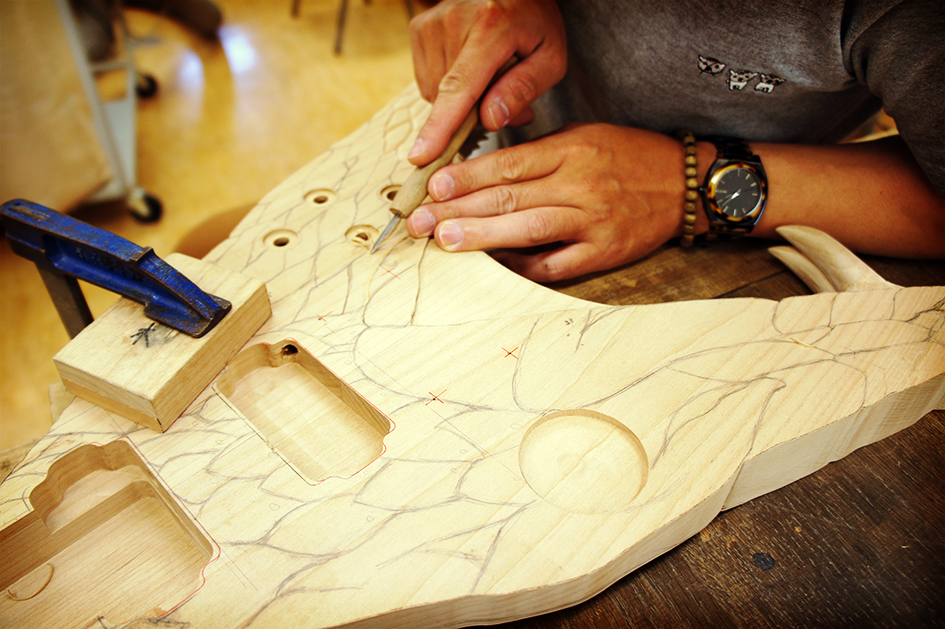

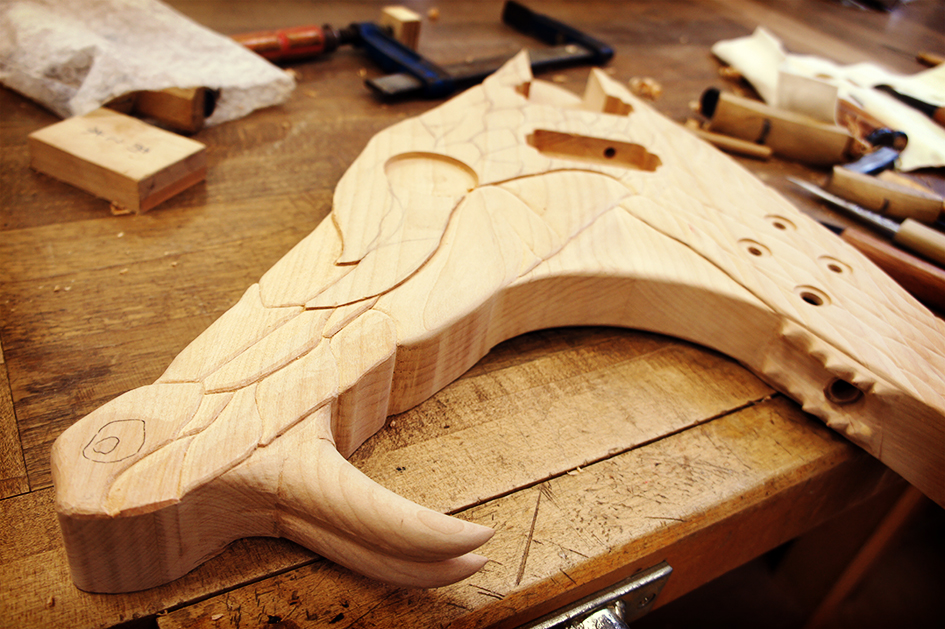

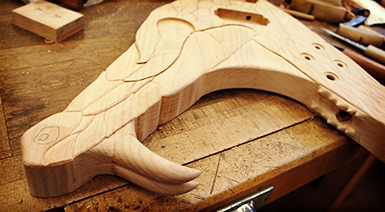

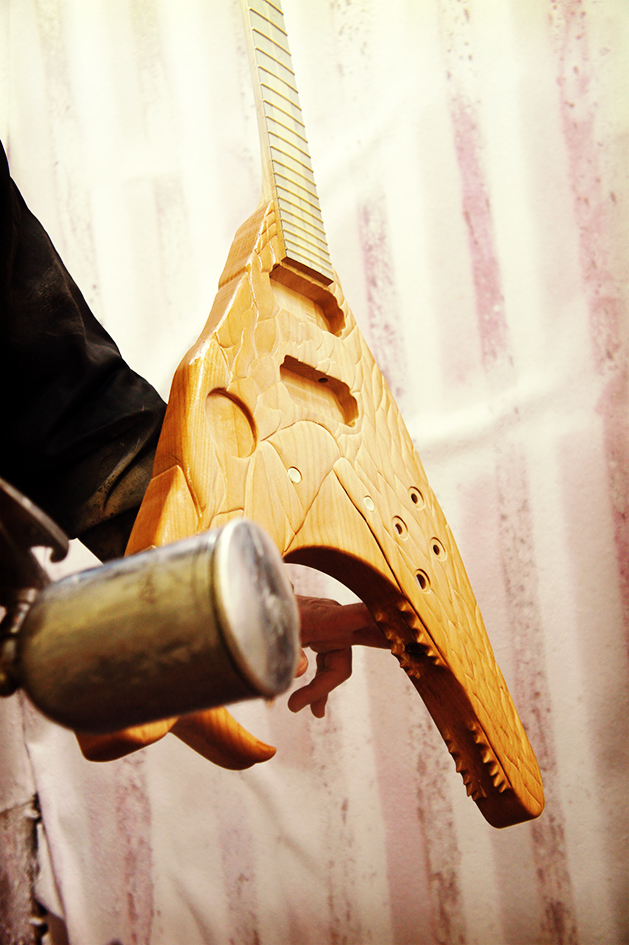

今度はボディの彫刻。

デザインコンテスト応募作品ギャラリー

だいぶ、それっぽくなりました。

デザインコンテスト応募作品ギャラリー

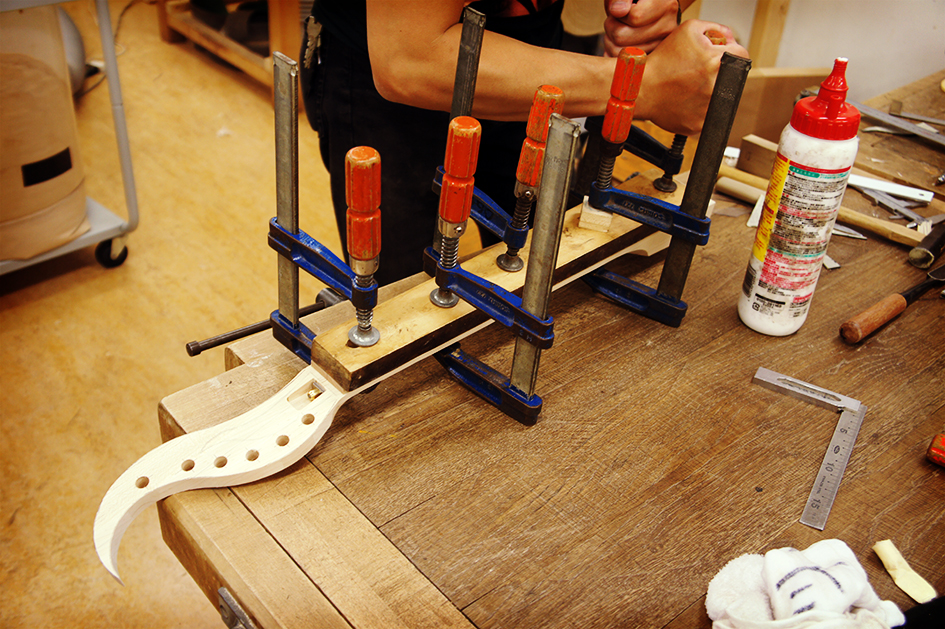

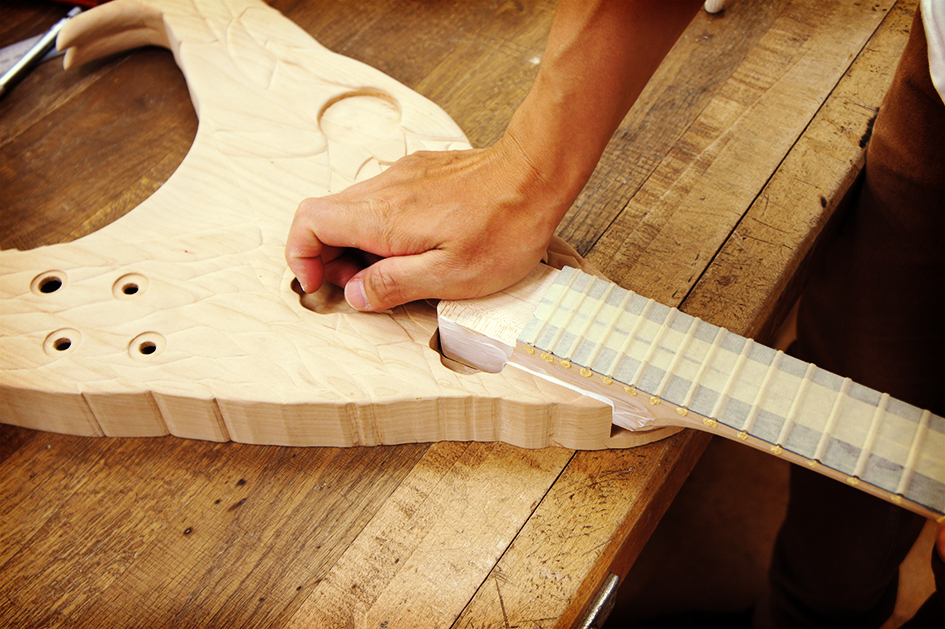

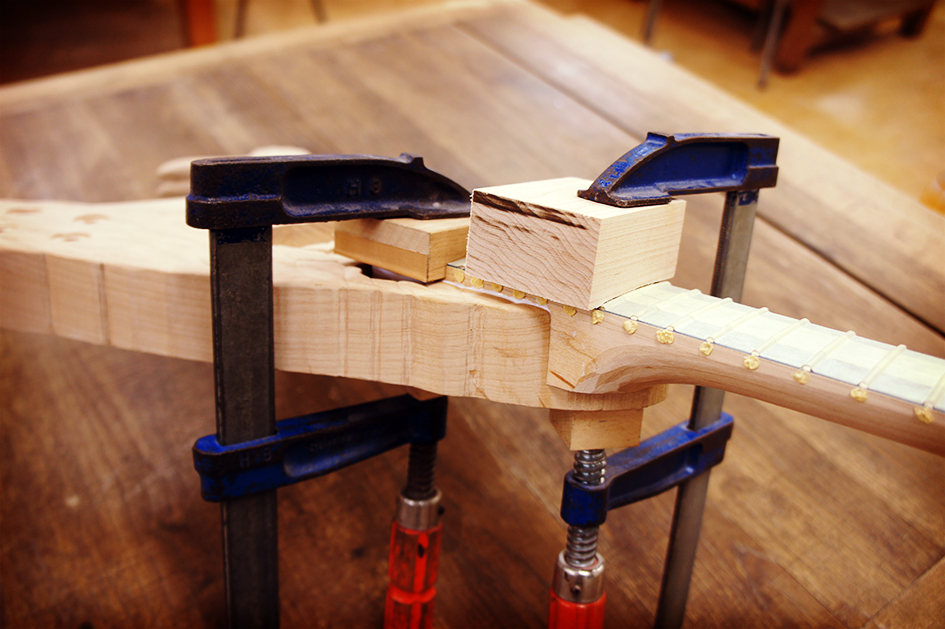

ボディとネックの接着。

デザインコンテスト応募作品ギャラリー

この後、接着したジョイント部分等を整えたら木工終了。

デザインコンテスト応募作品ギャラリー

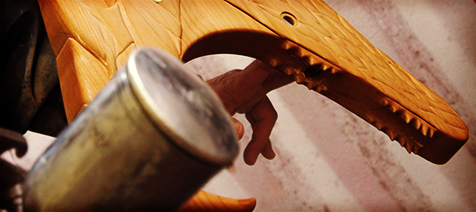

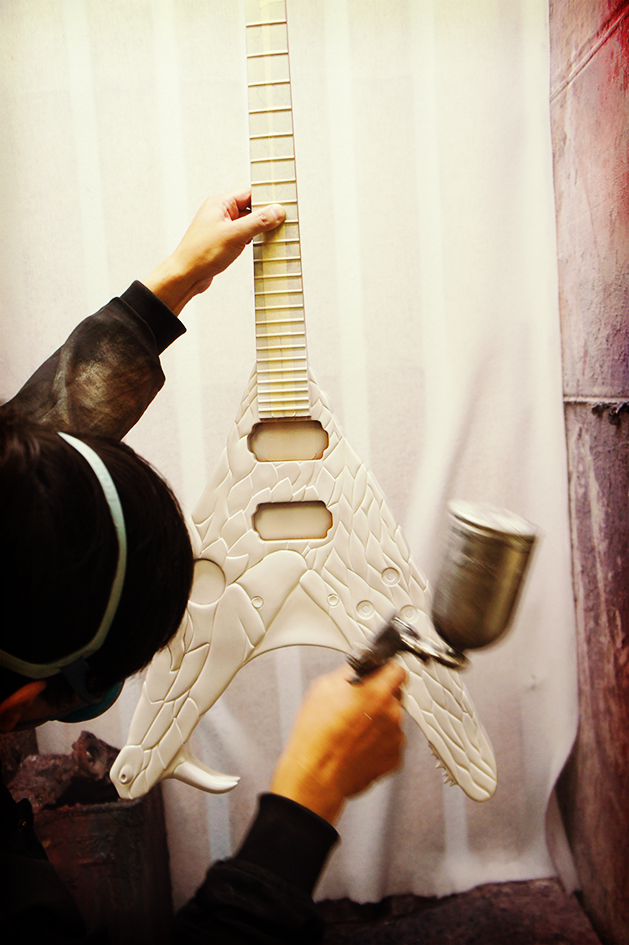

下地・中塗り。

デザインコンテスト応募作品ギャラリー

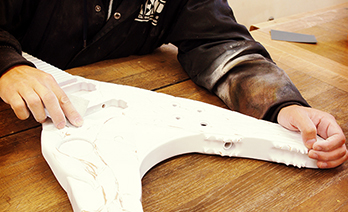

磨いて凹凸を修正。

デザインコンテスト応募作品ギャラリー

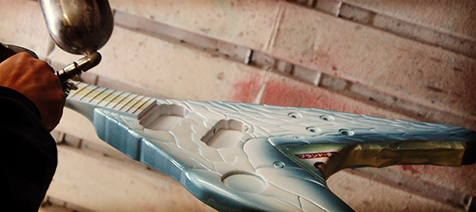

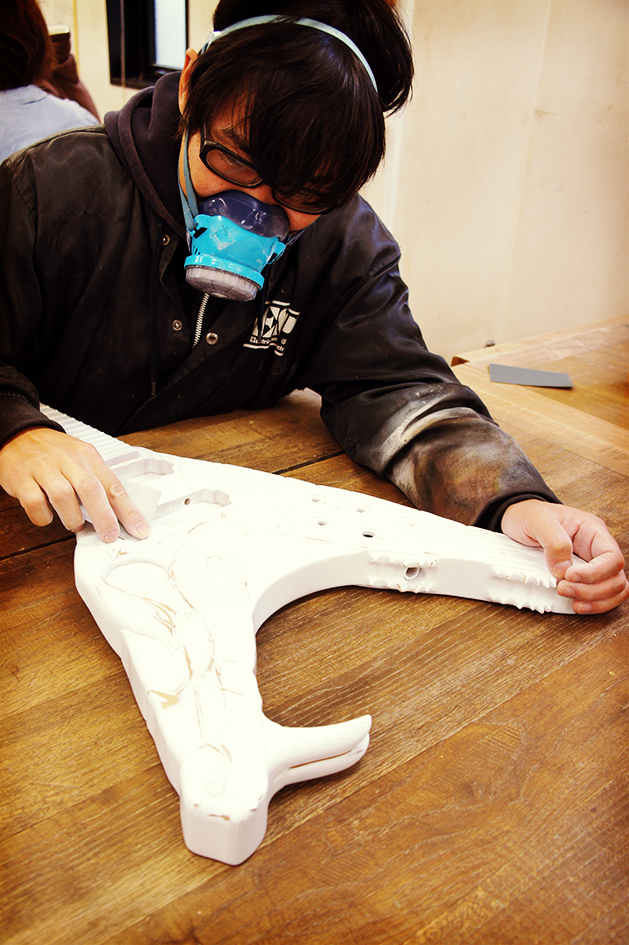

チェックの為、ホワイトで着色。

デザインコンテスト応募作品ギャラリー

形を細かく整えて…

デザインコンテスト応募作品ギャラリー

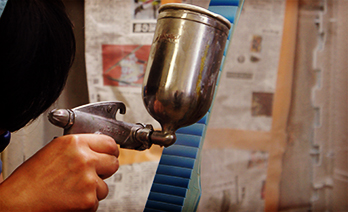

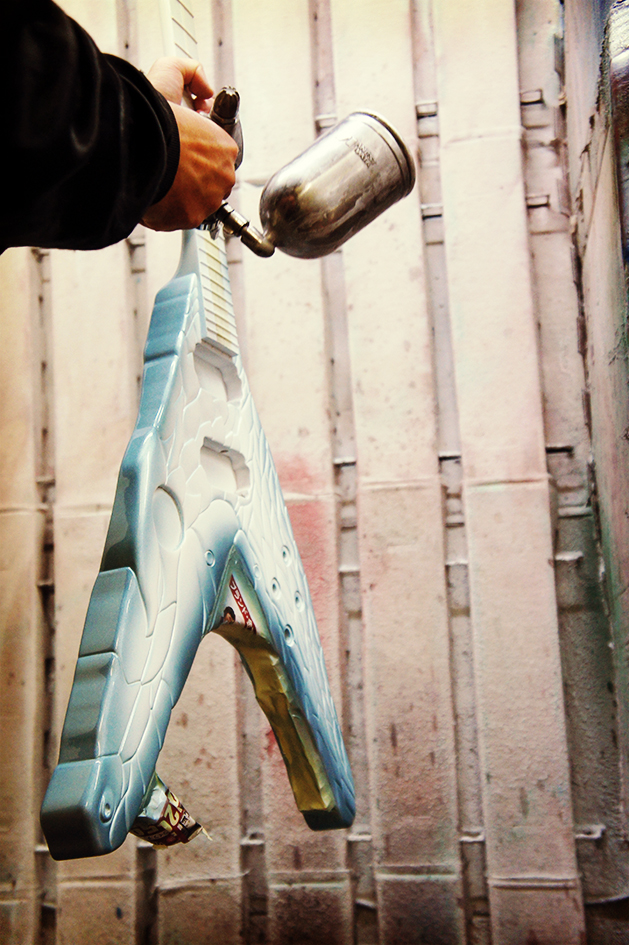

全体的に明るめのメタリックブルー。

デザインコンテスト応募作品ギャラリー

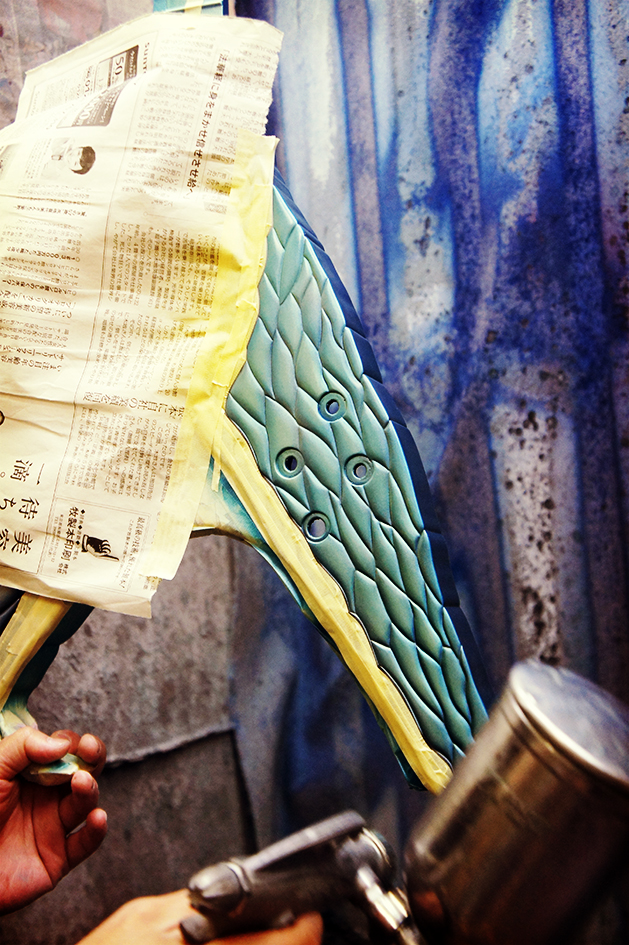

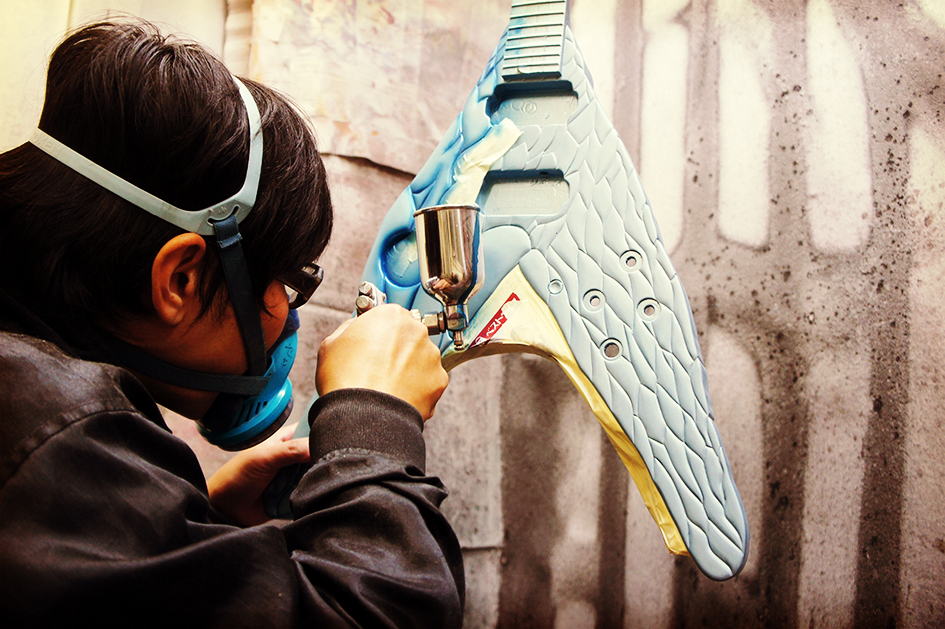

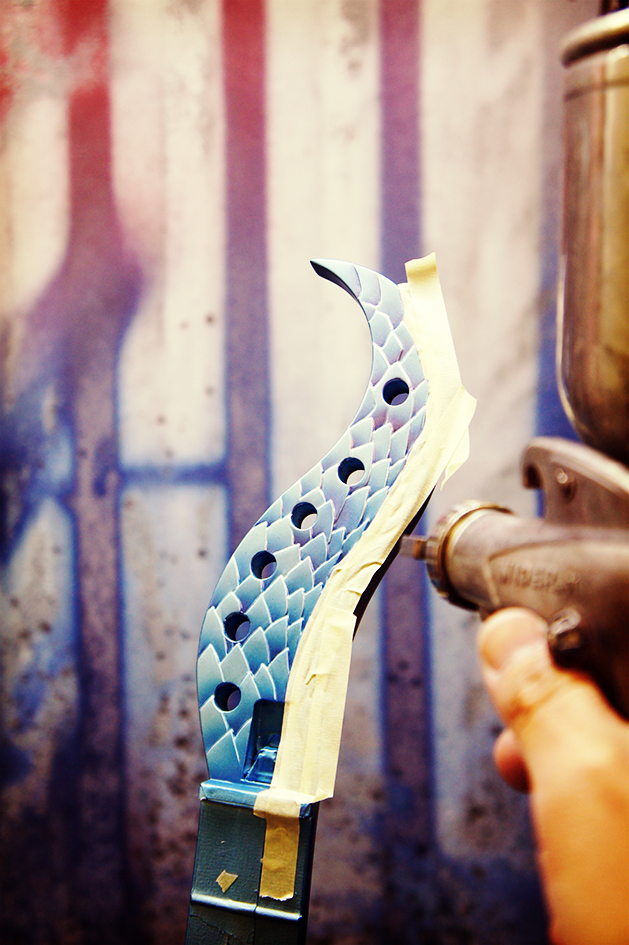

影をつけて立体感を。

デザインコンテスト応募作品ギャラリー

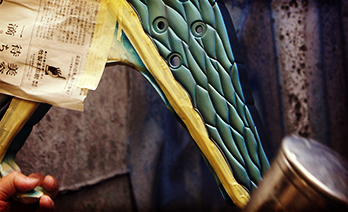

ピンクパープルを重ねて…

デザインコンテスト応募作品ギャラリー

ゴールドを重ねて緑っぽく。

デザインコンテスト応募作品ギャラリー

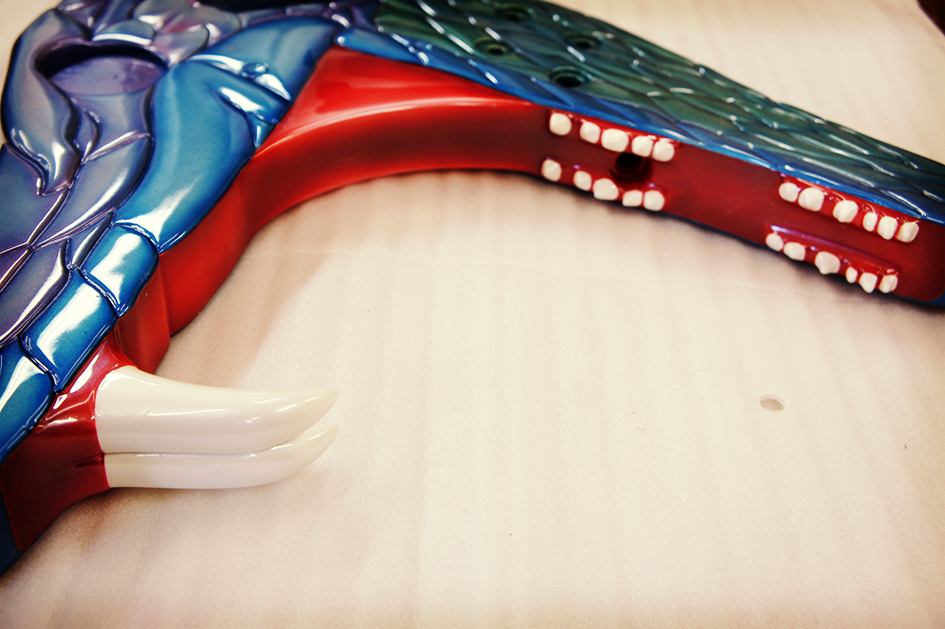

口の中はこんな感じで。

デザインコンテスト応募作品ギャラリー

ここからは、パーツの取り付け等に入っていきます。

デザインコンテスト応募作品ギャラリー

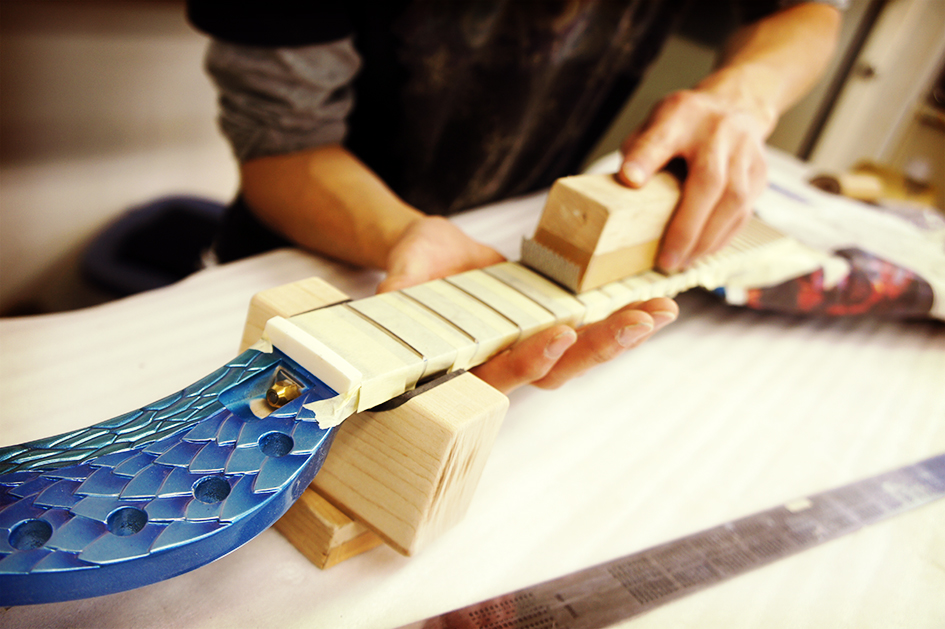

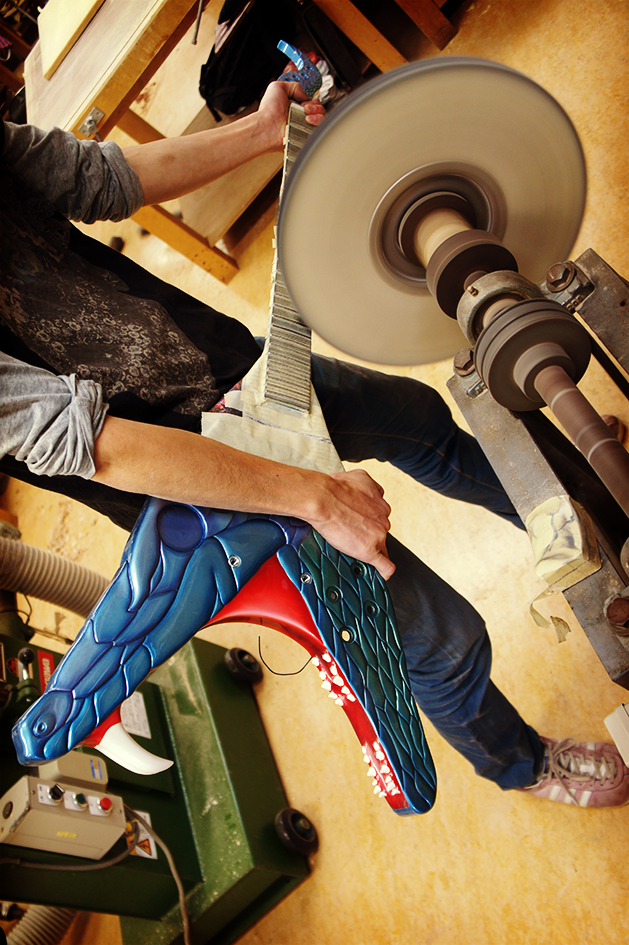

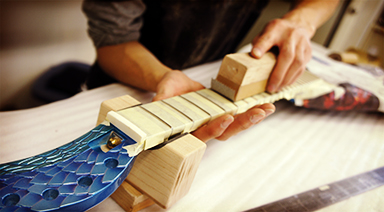

フレットをピカピカに!

デザインコンテスト応募作品ギャラリー

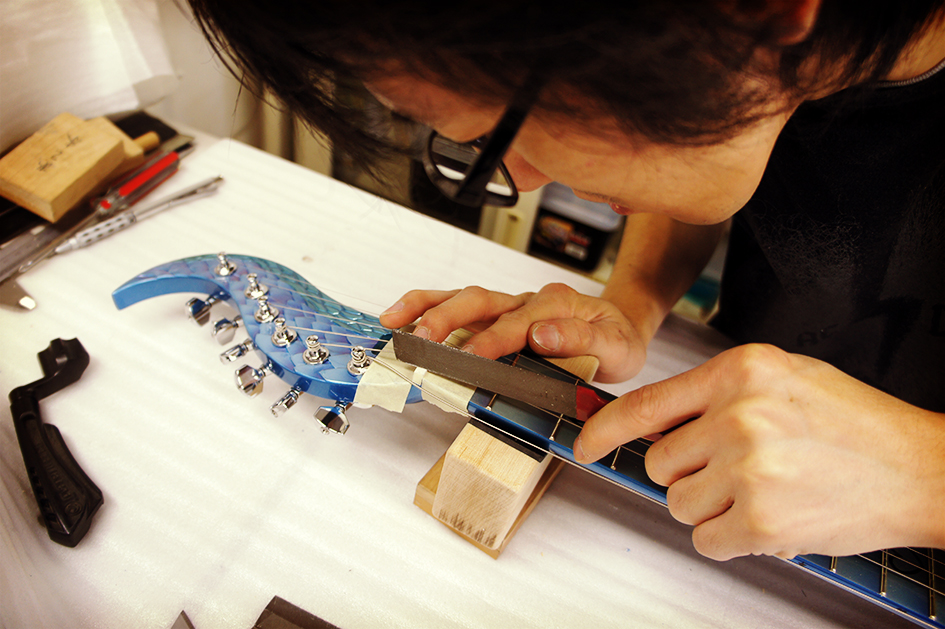

ナットの溝切り。演奏する上で大事な部分です。

デザインコンテスト応募作品ギャラリー

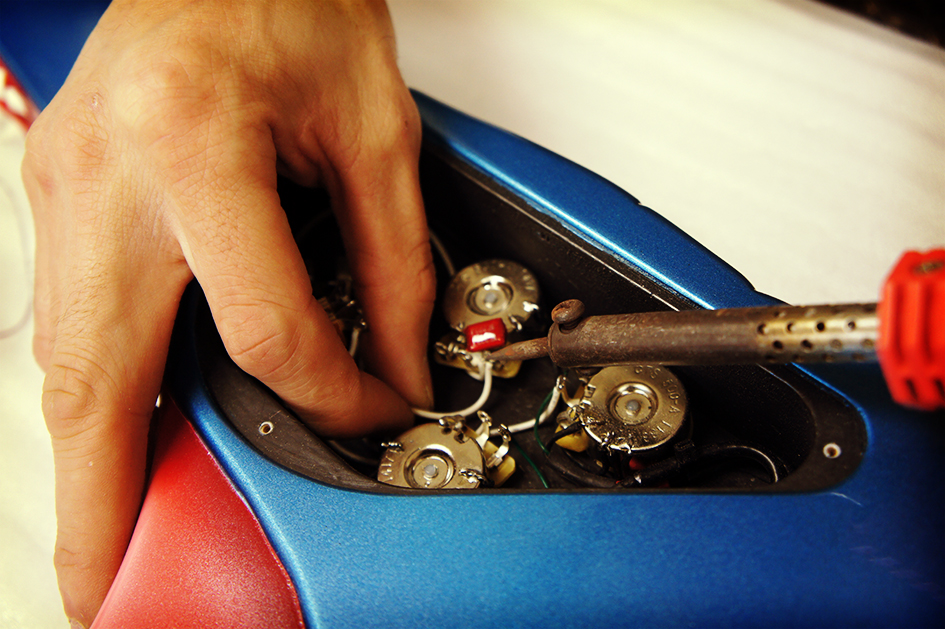

配線を済ませて、アンプでチェック。バッチリ音が出ました。

デザインコンテスト応募作品ギャラリー

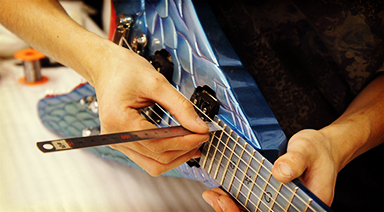

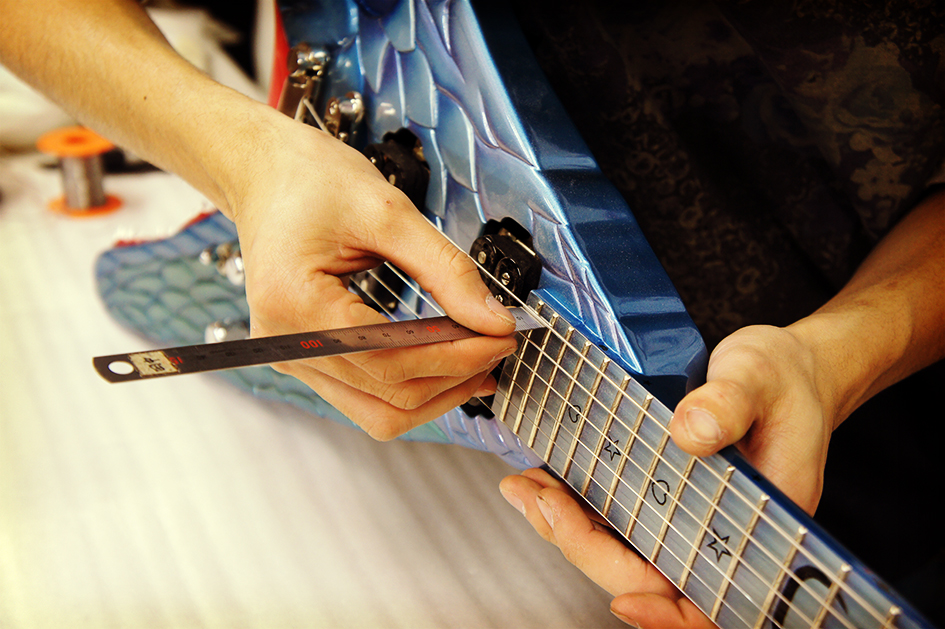

そして、各部の最終調整。

デザインコンテスト応募作品ギャラリー

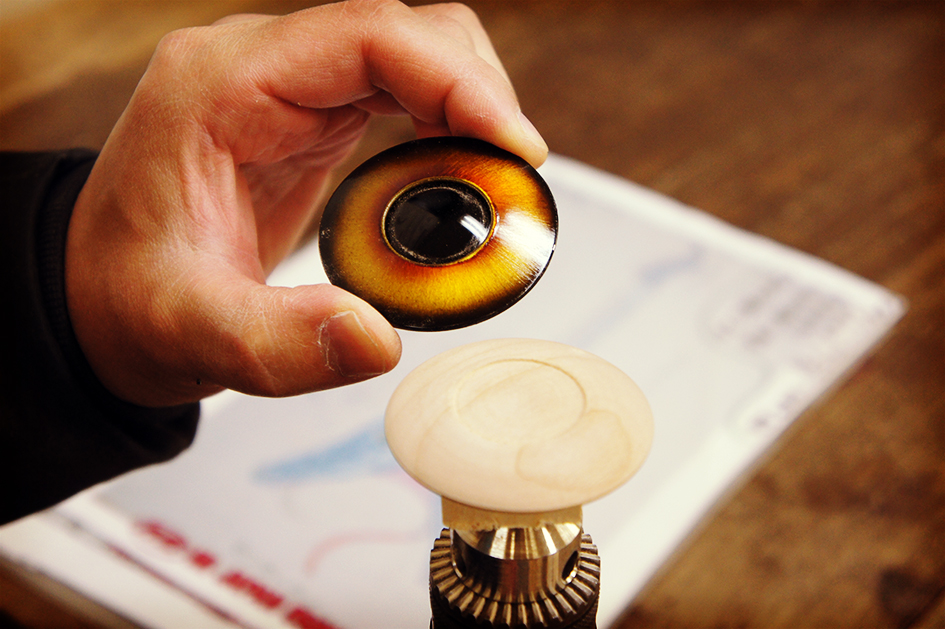

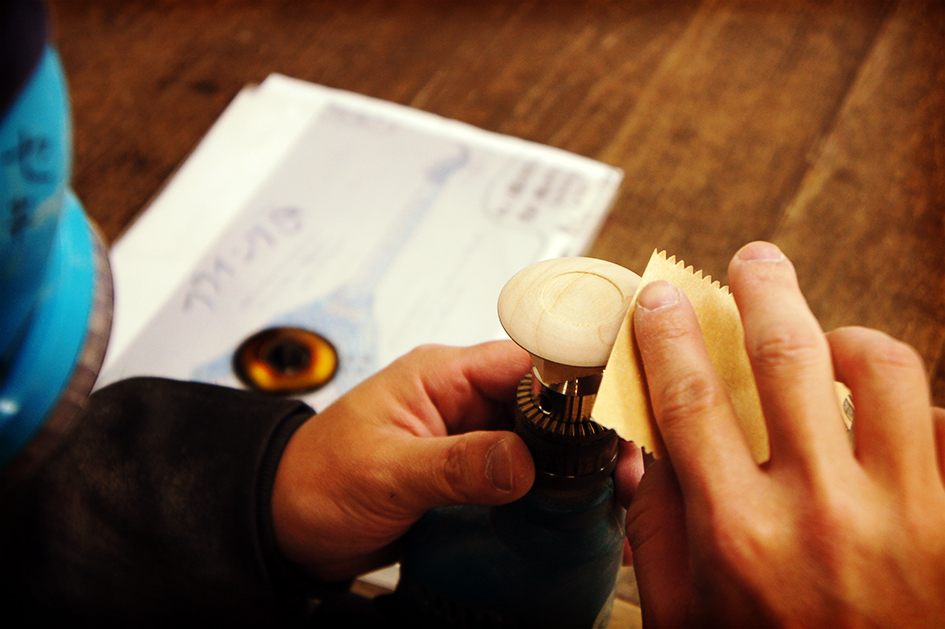

試作をした目玉を見ながら木で製作。

デザインコンテスト応募作品ギャラリー

こんな感じかな?

デザインコンテスト応募作品ギャラリー

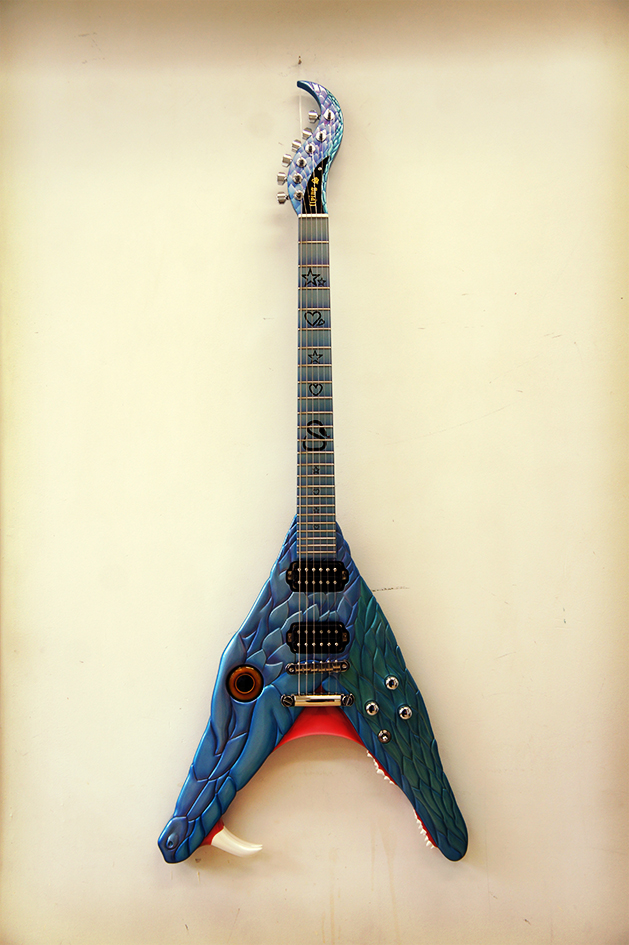

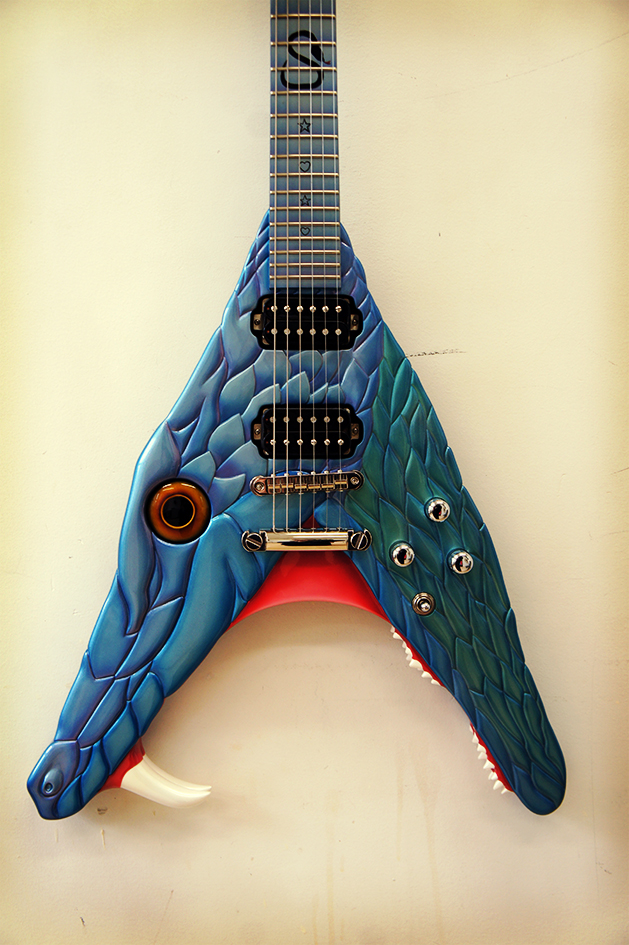

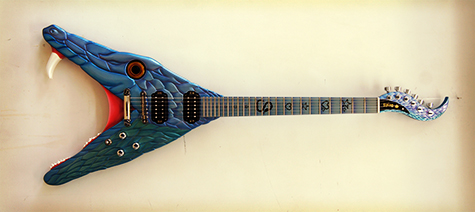

完成しました!!

デザインコンテスト応募作品ギャラリー

ボディはこんな感じ。

デザインコンテスト応募作品ギャラリー

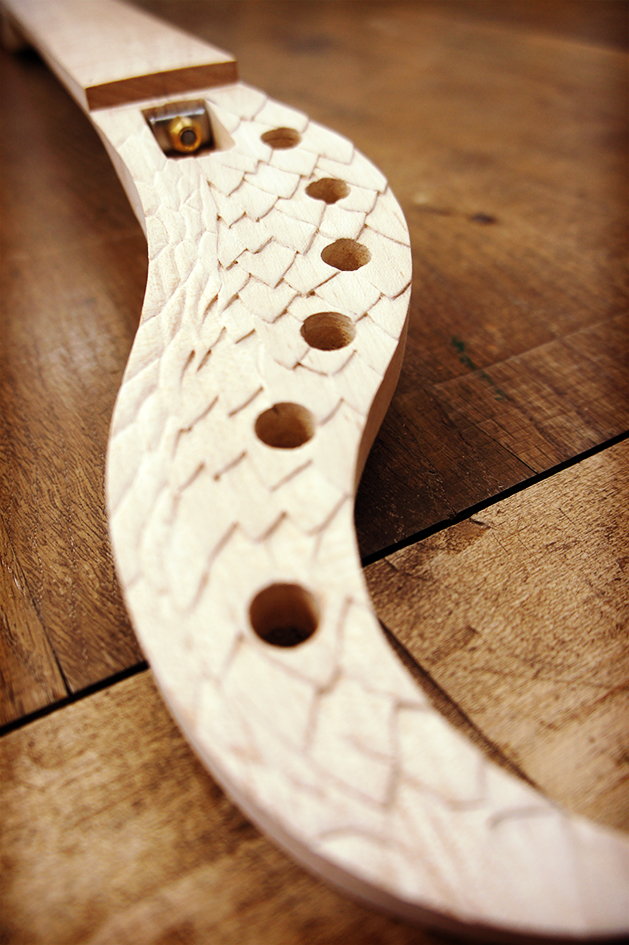

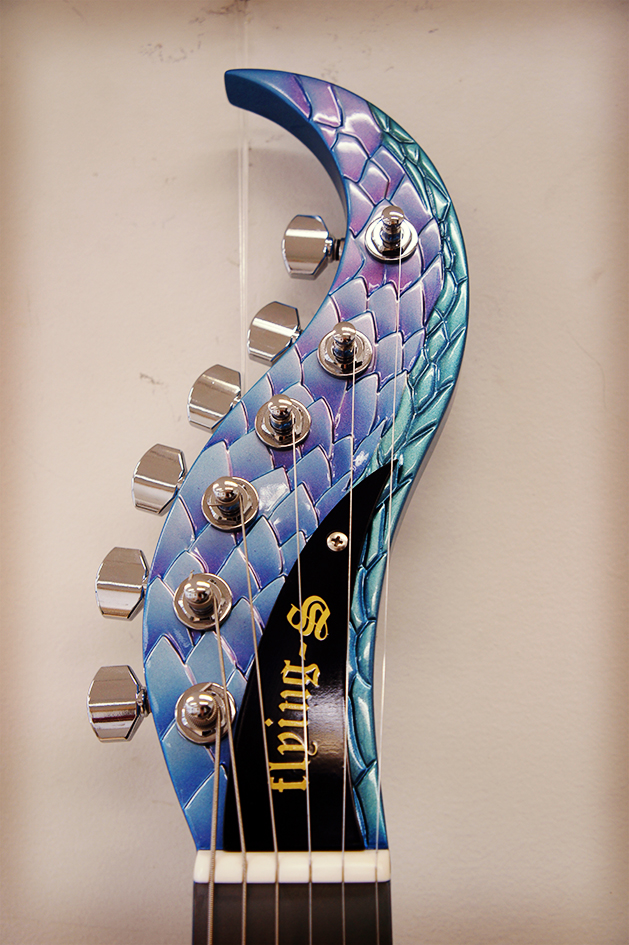

ヘッドはこんな感じ。

デザインコンテスト応募作品ギャラリー

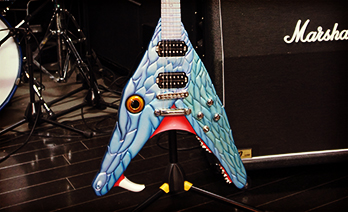

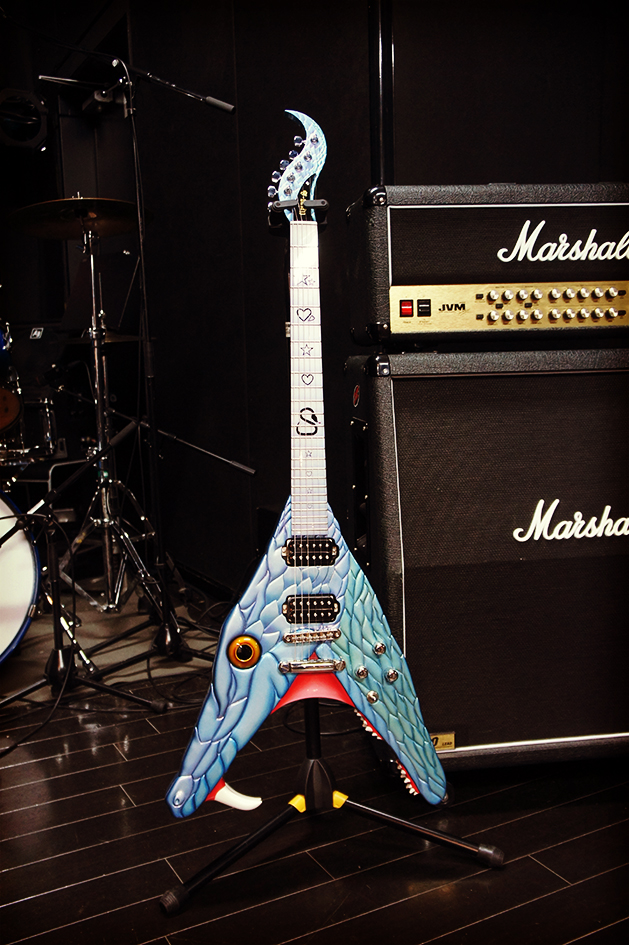

ステージで撮影☆
